AIM-T系列工业绝缘监测与故障定位产品
访问量 : 15
编辑时间 : 2021-01-27

一、概述

随着工业科技的发展,漏电流对工业生产安全构成了很大的威胁。为了提高供电的连续性和可靠性,许多重要生产场所采用了不接地供电系统。安科瑞AIM-T系列工业用绝缘监测仪主要应用于工业领域如矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心及应急电源等的交流不接地系统中,用来实时监测系统对地的绝缘状况,当系统出现接地故障时,及时报警,提醒相关人员排查故障。

二、产品原理图


三、产品型号及相关介绍

名称

型号

说明

绝缘监测仪

AIM-T300

可监测480V及以下交流、直流、或交直流混合不接地系统对地电阻和电容量;并具有故障预警和故障报警故障;1路RS485通讯,两路继电器输出;自检功能;SOE事件记录。

AIM-T500

可监测690V及以下交流及交直流混合不接地系统、800V以下直流不接地系统的对地电阻和电容量;并具有故障预警和故障报警故障;1路RS485通讯,两路继电器输出;自检功能;SOE事件记录。

AIM-T500L

可监测690V及以下交流及交直流混合不接地系统、800V以下直流不接地系统的对地电阻和电容量;并具有故障预警和故障报警;故障定位功能;1路RS485通讯,1路CAN通讯,两路继电器输出;自检功能;SOE事件记录。

测试信号发生器

ASG200

采用CAN总线,可与其他设备进行数据交换,在被监测的IT系统出现绝缘故障时,能及时启动并产生测试信号,配合绝缘故障定位仪实现绝缘故障定位。

绝缘故障定位仪

AIL200-12

采用CAN总线,可与其他设备进行数据交换,和AKH-0.66L系列电流互感器配合,检测ASG200测试信号发生器注入系统中的信号,从而准确定位绝缘故障所在的回路。

绝缘监测用耦合仪

ACPD100

与AIM-T500绝缘检测仪配套使用,可监测单相交流0-1150V,直流0-1760V的不接地系统的绝缘电阻。

绝缘监测用耦合仪

ACPD200

与AIM-T500绝缘检测仪配套使用,可监测交流三相0-1650V,或交流系统带直流原件(如整流)的0-1300V不接地系统的绝缘电阻。



四、产品主要功能特点

AIM-T300绝缘监测仪


1)具有对 IT 系统对地绝缘电阻监测、故障预警及报警功能;

2)具有继电器报警输出、LED 报警指示等多种故障指示功能;

3)采用先进的现场总线通讯技术,可与外接报警和显示装置或上位机管理终端通讯,实时监控 IT 系统的运行状况;

4)具有故障事件记录功能,能够记录故障发生的时间和故障类型,方便操作人员查询分析

系统运行状况,及时消除故障;

5)适用于交流、直流以及交直流混合 IT 系统的绝缘监测;

6)自检功能。可一键实现仪表硬件电路的故障自检;

7)断线监测功能。实时监测 L1/L2 与 IT 系统之间的连接状况以及 PE/KE 功能接地线连接的状况。

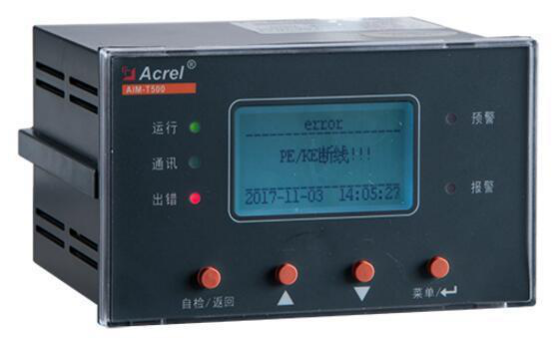

AIM-T500 绝缘监测仪


1)具有对被监测 IT 系统对地绝缘电阻监测、故障预警及报警功能;

2)继电器报警输出、LED 报警输出等多种故障指示功能;

3)采用先进的现场总线通讯技术,可与上位机管理终端通讯,实时监控 IT 系统的运行状况;

4)具有故障事件记录功能,能够记录故障发生的时间和故障类型,方便操作人员分析系统运行状况,及时消除故障;

5)应用范围广,适用于交流、直流以及交直流混合 IT 系统的绝缘监测;

6)自检功能。可一键实现仪表硬件电路的故障自检;

7)断线监测功能。实时监测 PE/KE 功能接地线连线状况;

8)手动/自动复位自由选择;

9)测量范围广、允许系统泄漏电容大。

AIM-T500L 绝缘监测仪


1)实时监测 IT 系统的对地绝缘电阻,电阻越限时启动故障预警或报警功能;

2)继电器报警输出、LED 报警输出等多种故障指示方式;

3)事件记录功能,方便操作人员查看分析故障类型和发生时间,及时判别系统运行状况

4)自检功能,可一键实现仪表硬件电路的故障自检;

5)断线监测,实时监测 PE/KE 功能接地线连线状况;

6)一路 RS485 接口,标准 Modbus-RTU 协议;

7)一路 CAN 通讯,自定义协议,用于和信号发生器、故障定位仪交换信息;

8)支持手动/自动两种复位模式;

9)应用范围广,适用于交流、直流以及交直流混合 IT 系统。

ASG信号发生器


1)绝缘监测仪检测到绝缘故障时产生定位信号并注入不接地系统;并且指示故障所在相线;

2)采用CAN总线技术,方便与系统内其它设备进行数据交互。

3)支持手动启动定位;

AIL200-12故障定位仪


1)绝缘监测仪检测到绝缘故障时启动定位并指示故障所在支路;

2)采用CAN总线技术,方便与系统内其它设备进行数据交互。

3)单个AIL200-12可定位12回路;每个IT系统最多可接90只定位仪,总计定位1080回路;

ACPD100绝缘监测用耦合仪


1)用于扩展绝缘监测产品使用的系统电压;

2)内部直流阻抗≥160kΩ;

3)适用系统:单相交流系统0~1150V,直流系统0~1760V。

ACPD200绝缘监测用耦合仪


1)用于扩展绝缘监测产品使用的系统电压;

2)内部直流阻抗AK1 ≥ 80kΩ,AK2 ≥ 160kΩ;

3)适用系统:三相交流系统0~1650V,带整流系统0~1760V。

五、相关标准

1)Q/VDCL-26-2017 《IT系统绝缘监测仪》

2)IEC 61326-2-4:2012 《测量、控制和实验室用的电设备 电磁兼容性要求 第24部分:特殊要求 符合IEC 61557-8的绝缘监控装置和符合IEC 61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据》

3)GB50058-2014《爆炸危险环境电力装置设计规范》;

4)GB50070-2009《矿山电力设计规范》;

5)GB50673-2011《有色金属冶炼厂电气设计规范》;

6)GB/T 50417-2017《煤矿井下供配电设计规范》;

7)GB50414-2018《钢铁冶金企业防火标准》;

六、产品应用方案

应用于变电站控制电源系统,发电厂二次控制电源系统、有色金属冶炼车间、电解铝车间等交流382V或者220V IT系统。

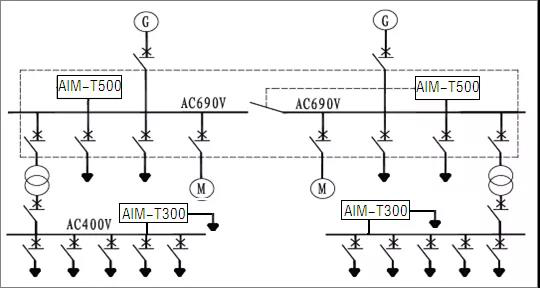

应用于船舶主配电系统中,AIM-T500可使用互联功能用于两段母线带母联的系统,AIM-T300可用于单线系统。


应用于矿山、工厂等配电系统中,AIM-T500L系列产品可用于定位故障回路。


七、应用场所

AIM-T300绝缘监测仪主要适用于在450V以下交流、直流以及交直流混合的不接地系统中;AIM-T500绝缘监测仪主要适用于800V以下交流、直流以及交直流混合的不接地系统中。用于给矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等场所的IT系统中,实时监测IT系统对地的绝缘状况。同时AIM-T500支持双套IT系统母线互联功能,即当两套IT系统通过母联合为一套IT系统时,只有1台绝缘监测仪工作,另一台在检测到母联开关闭合后,自动停止绝缘监测功能。


七、产品项目案列

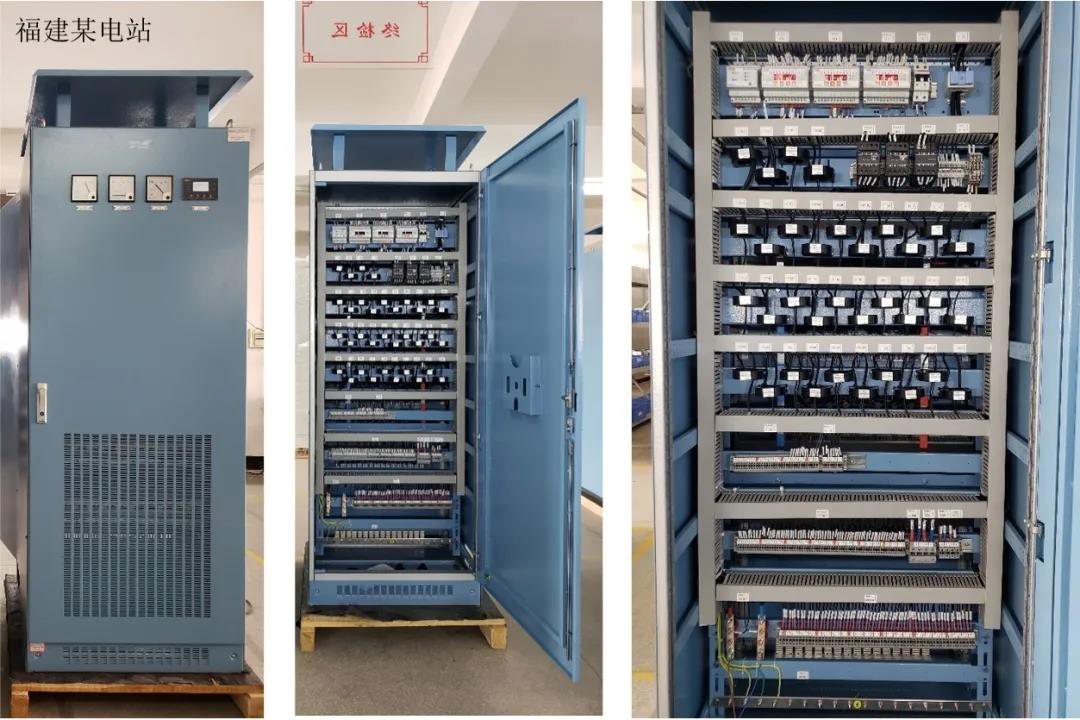

案列一

福建某电站项目,UPS出线使用6套绝缘监测及故障定位系统。

绝缘监测仪监测整个系统的绝缘状况,当发生绝缘状况降低报警,装置可以定位到具体的故障回路,显示在绝缘监测仪。

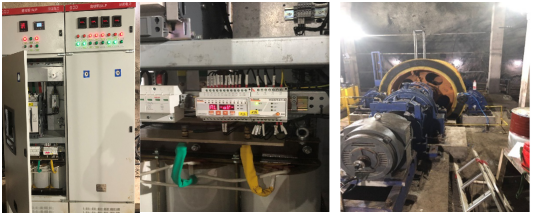

案列二

现场系统:容量:30KVA,电压:380V,设计院设计。

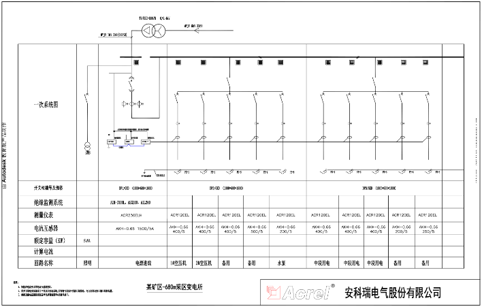

矿井按照深度分成不同的区,有几十到几百米的深度,仪表安装在地下325米处,巷道里集中安装配电柜内。监测三相变压器二次测的绝缘电阻,以及7个回路的定位。
