当前位置: 首页 > 产品中心 > PZ系列交流检测仪表
  • PZ系列交流检测仪表
  • PZ系列交流检测仪表
  • PZ系列交流检测仪表
  • PZ系列交流检测仪表
  • 具体规格,型号及详细参数请来电咨询!
产品简介

功能:

该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能,实现电力参数、电气元件工作状态的远程传输,便于后台监控系统集中检测。

应用范围:

适用于高、低压电力系统中需要检测电力参数的场合。

订货范例:

具体型号:PZ72-E4/C

技术要求:输入相电压220V;电流变比400A/5A;接线方式三相四线;准确级0.5级。

通讯协议:RS485接口 Modbus/RTU协议

辅助电源:AC/DC220V


技术参数

技术参数

指     标

输入

标称值

电压:100V、220V、380V;电流:1A、5A

过  载

电流:持续1.2倍,瞬时10倍/秒;电压:持续1.2倍,瞬时2倍/秒

频  率

45Hz~65Hz

功  耗

<0.5VA

精度等级

电流、电压:0.5级              频率:0.05Hz

有功功率、有功电能:0.5级      无功功率、无功电能:1.0级

输出

模拟量

4-20mA、0-20mA、0-5V等

通  讯

RS485  Modbus-RTU协议/Profibus-DP协议,1位起始位、8位数据位、1位停止位,1200/2400/4800/9600/19200bps

电  能

2路集电极开路的光耦脉冲

报  警

1路无源常开触点:1A/30VDC、2A/250VAC,高、低、不平衡报警均可设置

开关量输入

无源接点输入方式:内置电源,光耦隔离

开关量输出

继电器常开触点输出:1A/30VDC、2A/250VAC

显  示

LED、LCD显示,范围-9999~9999,倍率任意设置

电源

电压范围

AC80-270V或DC100-350V

功  耗

<4VA

绝缘电阻

≥100MΩ

工频耐压

电源/输入/输出之间2kV/1min

平均无故障工作时间

≥50000h

环境

温  度

工作温度:LCD显示:-10℃~+45℃;LED显示:-10℃~+55℃

储存温度:-20℃~+70℃

湿  度

≤93%RH,不结露,无腐蚀性气体场所

海  拔

≤2500m


产品选型

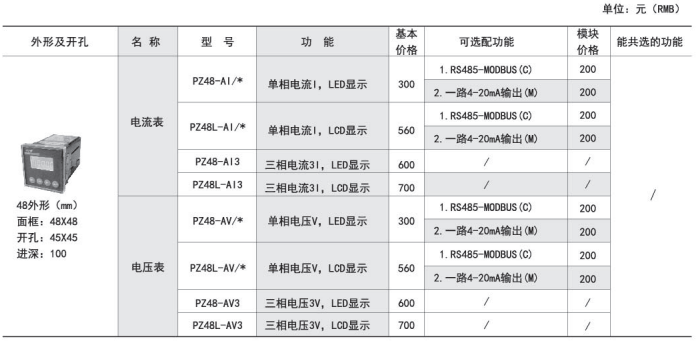

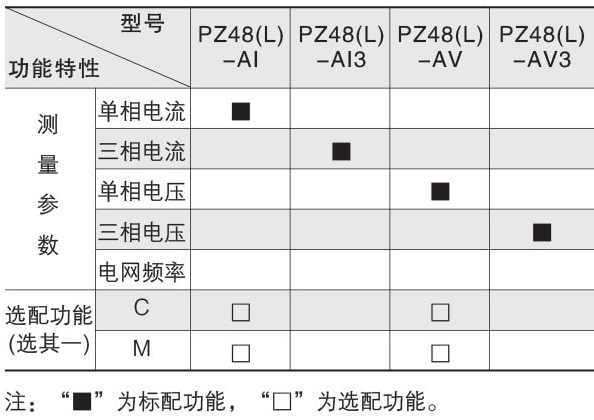

48型产品规格

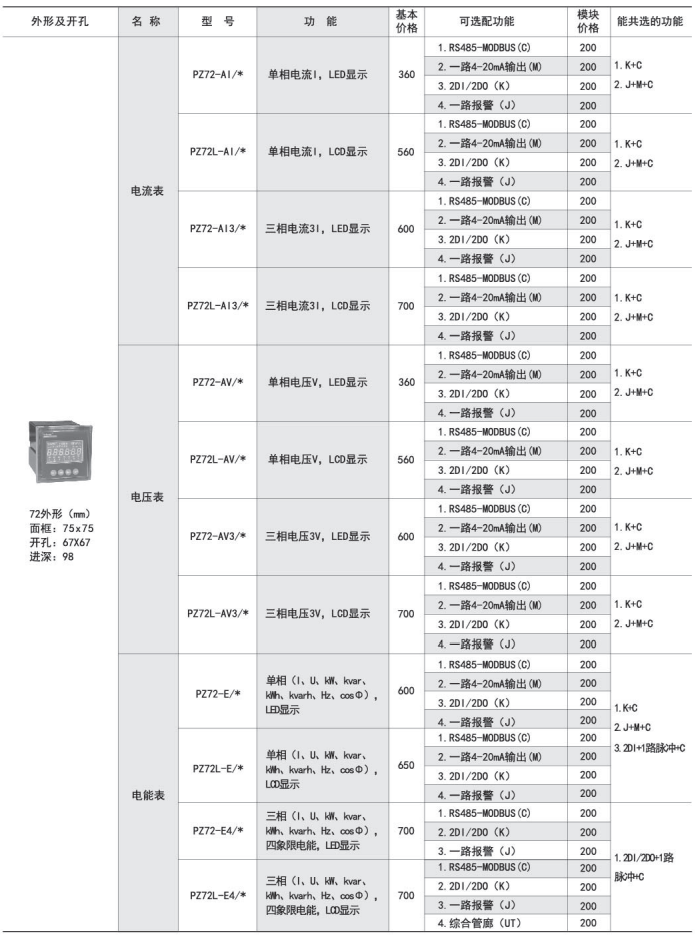

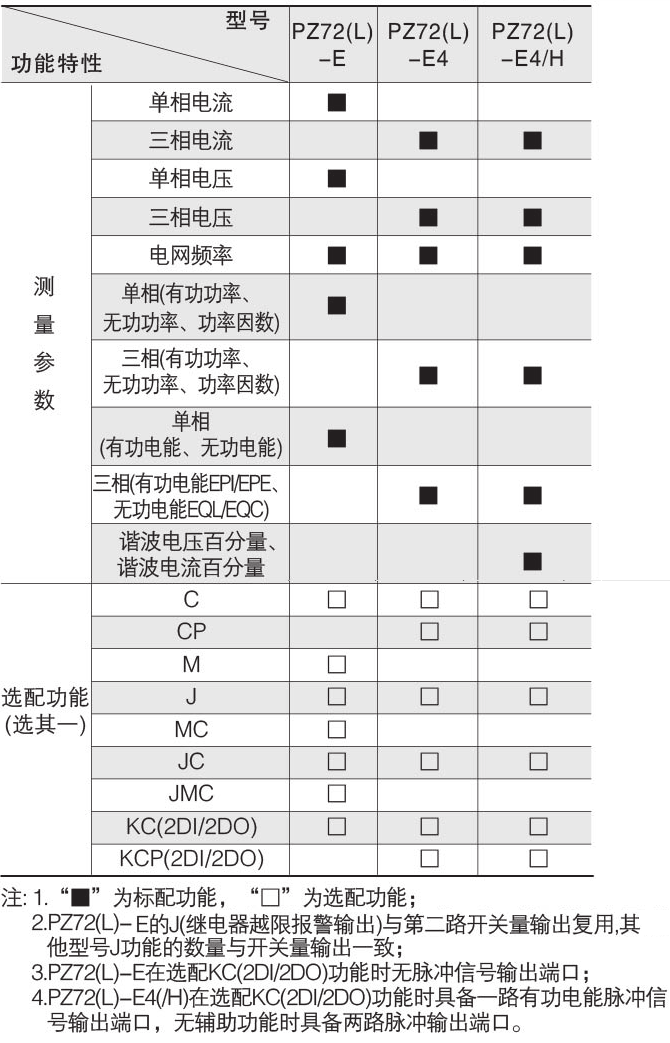

72型产品规格(一)


72型产品规格(二)

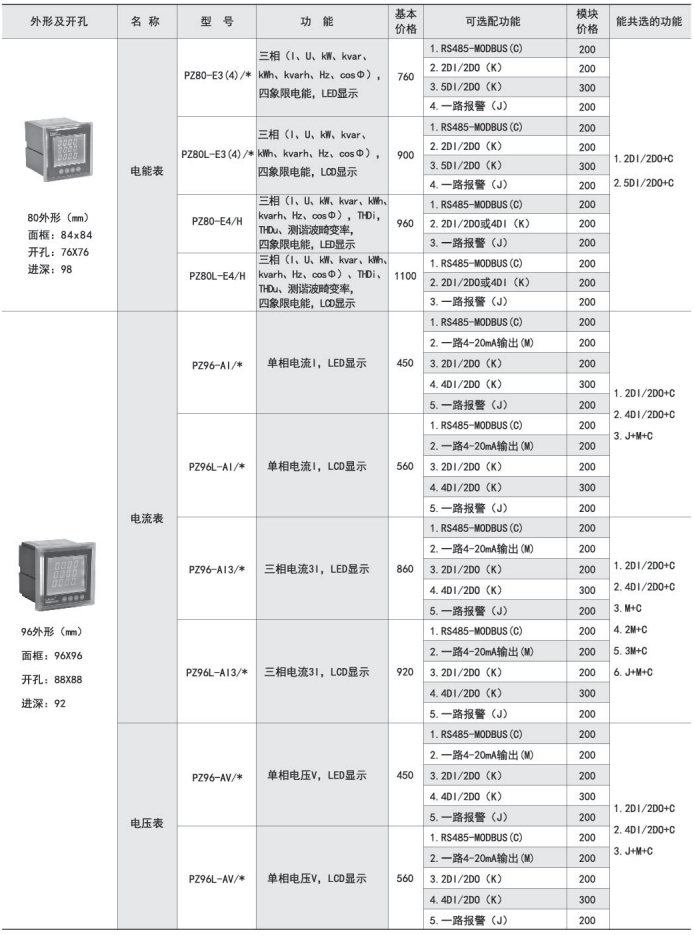

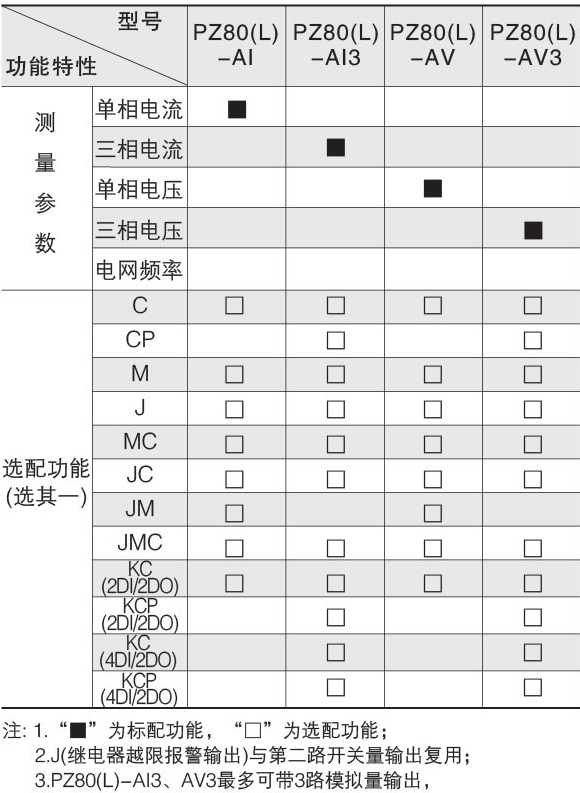

80型产品规格(一)


80型产品规格(二)

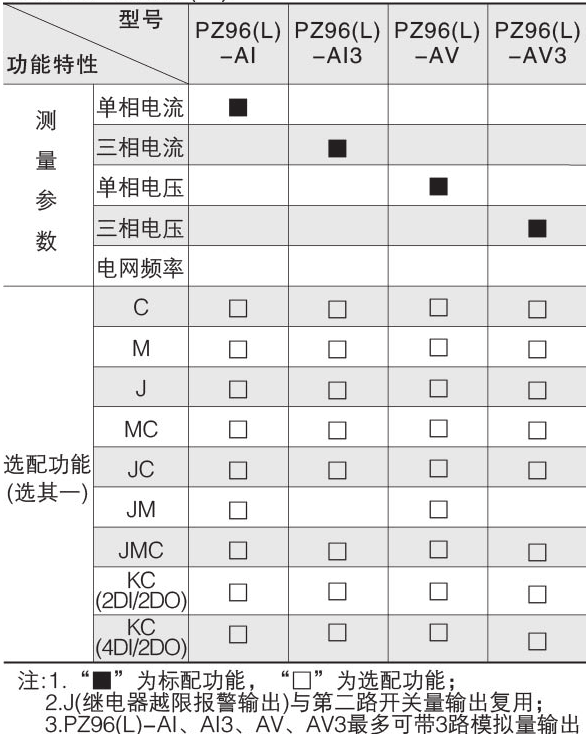

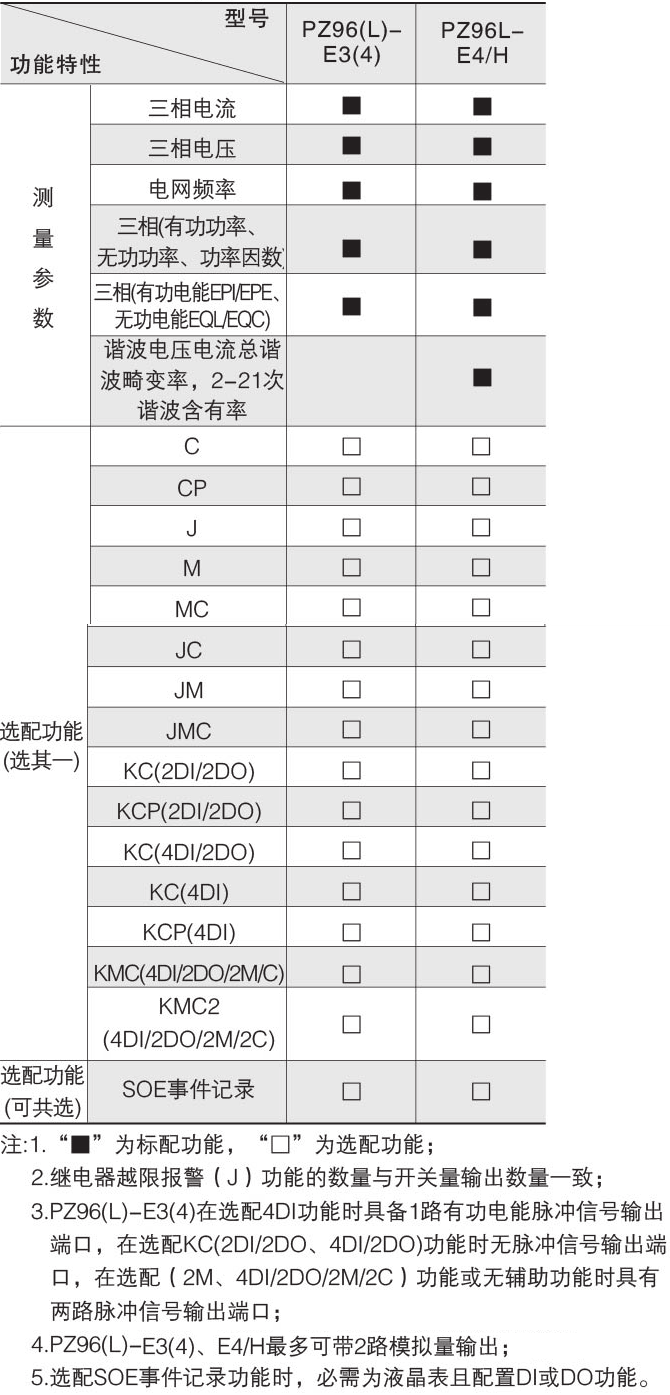

96型产品规格(一)

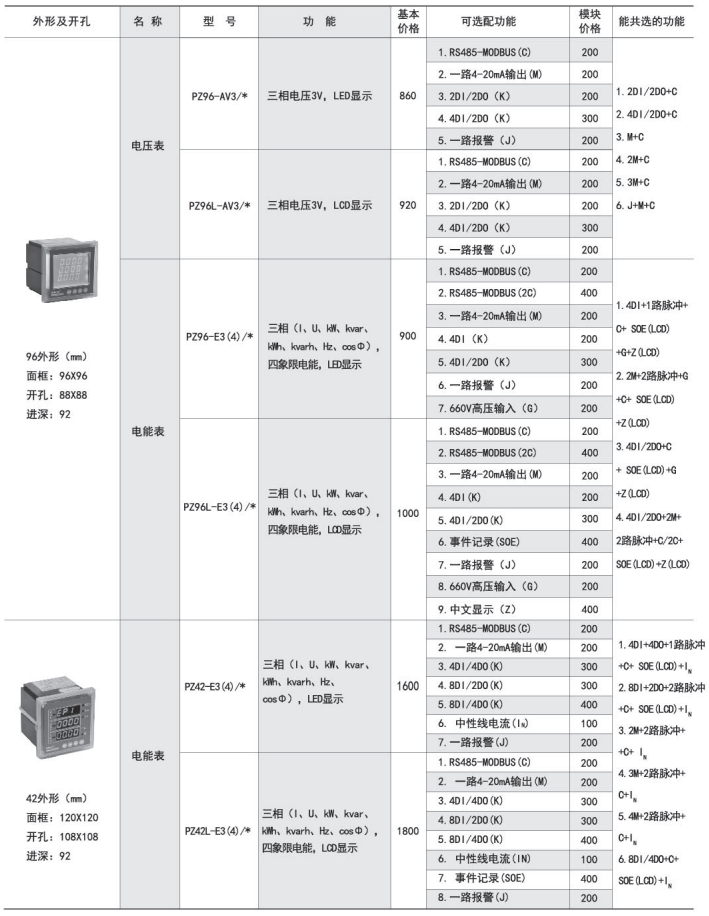

96型产品规格(二)

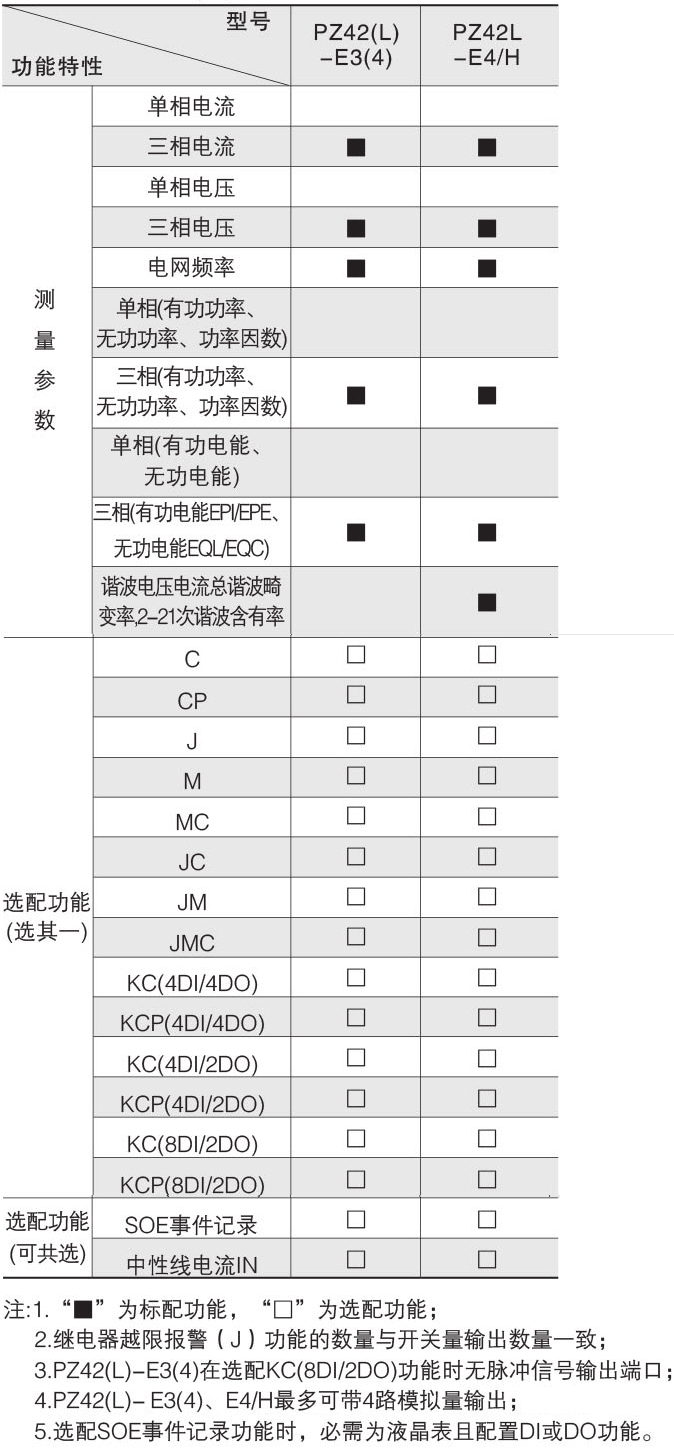

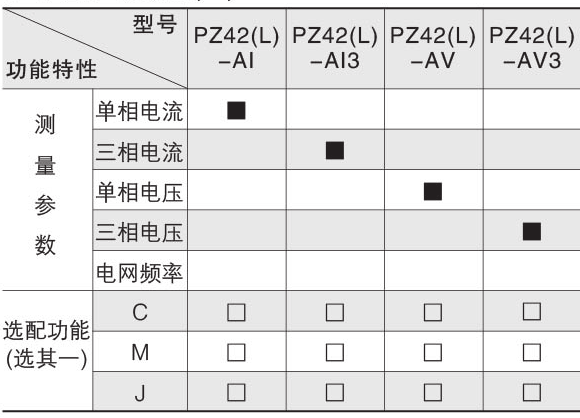

42型产品规格(一)


42型产品规格(二)

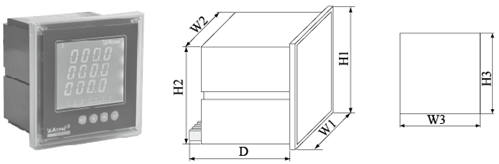

外形尺寸


型号

面框尺寸(mm)

壳体尺寸(mm)

开孔尺寸(mm)

W1

H1

W2

H2

D

W3

H3

PZ48(L)

48

48

44

44

100

45

45

PZ72(L)

75

75

66

66

98

67

67

PZ80(L)

84

84

75

75

98

76

76

PZ96(L)

96

96

86

86

92

88

88

PZ42(L)

120

120

106

106

92

108

108

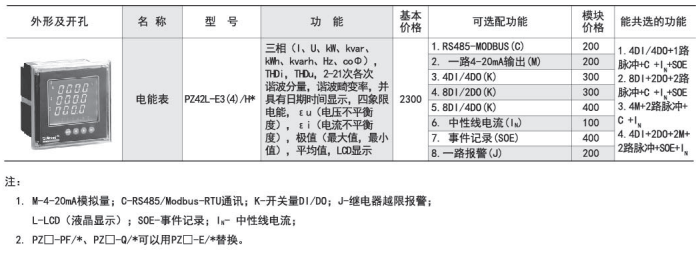

产品报价
