1 概述

    电气防火限流式保护器可有效克服传统断路器、空气开关和 监控设备存在的短路电流大、切断短路电流时间长、短路时产生 的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以 微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少 电气火灾事故，保障使用场所人员和财产的安全。  ASCP200-1 型电气防火限流式保护器是单相限流式保护器， 最大额定电流为 63A。可广泛应用于学校、医院、商场、宾馆、 娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年 人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险 品库房等各种用电场所末端干、支路的线路保护。

2 功能特点

    ■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在 150 微秒 内实现快速限流保护，并发出声光报警信号。 ■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60 秒可设） 时，保护器启动限流保护，并发出声光报警信号。

    ■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并 发出声光报警信号。 ■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号， 可预先设置是否启动限流保护。

    ■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信 号，可预先设置是否启动限流保护。 ■ 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号， 可预先设置是否启动限流保护。

    ■ 保护器具有 1 路 RS485 接口，1 路 2G 无线通讯，可以将数据发送到后台监控系统，实 现远程监控。监控后台可以是安科瑞 Acrel-6000/B 电气火灾监控主机，也可以是安科瑞 Acrel-6000 安全用电管理云平台，或第三方监控软件或平台。

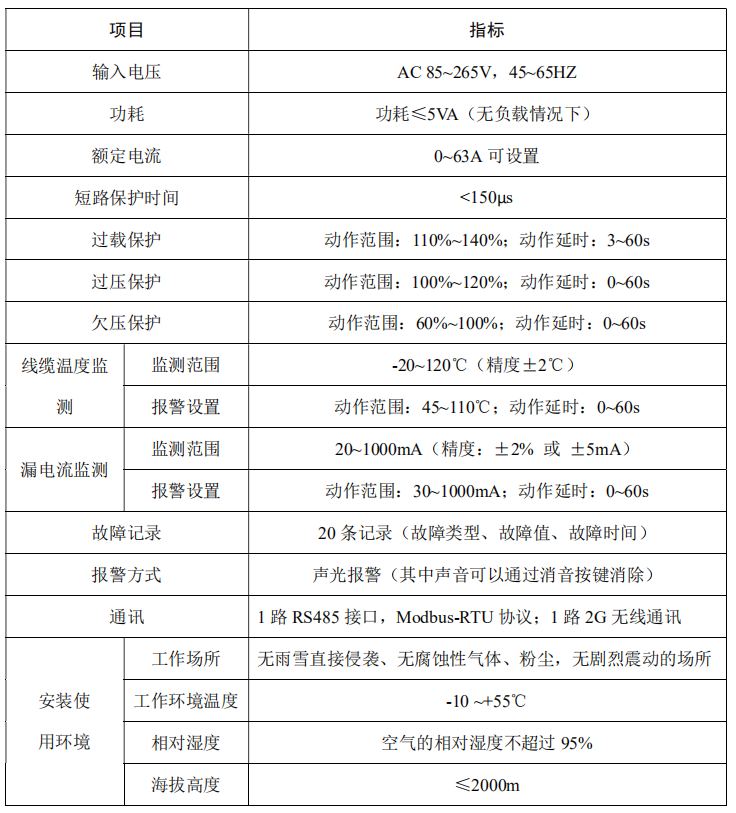

3 技术参数

4 安装与接线

4.1 外形和尺寸

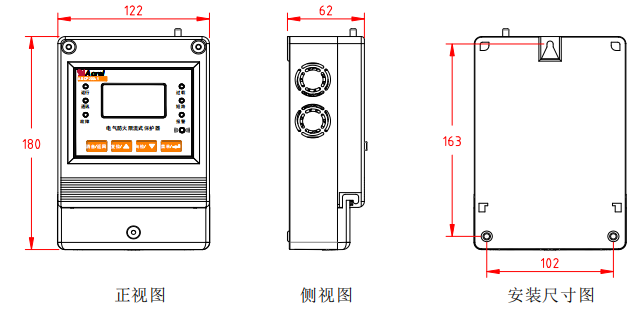

    ASCP200-1 型限流式保护器的外形与安装尺寸如下图所示（单位 mm）：

4.2 安装方法

    ASCP200-1 型限流式保护器采用壁挂式安装，可以挂装在墙面上，也可安装固定于具 有良好通风散热条件的配电箱内部。其安装固定孔如下图所示：

    在墙面安装时，可按如下步骤进行：

    1）先在墙面合适的位置打一个孔，孔径的大小应适合安装固定φ4 的塑料膨胀管，将 膨胀管放置于孔中，然后用 M4 的自攻螺钉拧进膨胀管中，拧紧固定。

    2）将保护器的挂孔对齐并挂在已固定在墙体上的 M4 螺钉，再将保护器的接线端子保 护盖翻开，用笔标记好下面两个固定孔的位置，取下保护器，用 1）中同样的方式在已标记 好的位置开孔并安装膨胀管。

    3）最后将保护器挂到墙上，用 M4 的自攻螺钉穿过保护器下部两个固定孔，拧进膨胀 管，将保护器固定在墙上，安装完成。

4.4 注意事项

    1）在选用限流式保护器时，限流式保护器设定的额定电流应该与其前一级断路器的额 定电流保持一致。例如，当限流式保护器输入端断路器的额定电流为 32A 时，应将限流式保 护器的额定电流设置为 32A。为保障限流式保护器的正常使用，严禁将其使用于与其前端断 路器的额定电流不匹配的配电线路中。

    2）ASCP200-1 型限流式保护器采用壁挂式安装，可以裸机挂墙安装，也可以安装在散 热良好的箱体内，应确保安装场所无滴水、腐蚀性化学气体和沉淀物质，并注意环境温度和 通风散热。

    3）接线时应按接线图操作，同时为了防止接头处接触电阻过大而导致局部过热，也避 免因接触不良而导致保护器工作不正常，应确保保护器相应端子接线拧紧压实。

    4）严禁非专业人士擅自打开产品外壳。保护器投入使用之后，即使被保护线路发生短 路或过载故障而被限流保护时，保护器仍处于带电状态，不允许随意碰触用电线路的金属部 分，应及时通知相关人员检查线路，排除故障，故障排除后，长按保护器的复位按键约 2 秒钟，使保护器恢复正常运行。

    5）当保护器因超温而发生限流保护时，通常是因为环境温度过高或通风散热不良等原 因导致，可通过加强通风等措施改善工况，等保护器温度降下来后，再长按复位键，使保护 器复位。
