AHBC-CANB500电量传感器
简婷
安科瑞电气股份有限公司 上海嘉定 201801
简介
AHBC-CANB电量传感器为一高精度直流电流传感器，主要安装于电池组母排，用于监测充放电电流。AHBC-CANB采用磁通门技术，具有高精度，低磁滞等优点。零点偏置电流小于10mA,由于采用磁通门原理，无磁滞影响，在1000A大电流冲击后仍能保持低零偏，高精度特性。因此特别适用于动力电池电量监测，高精度电流监测等应用场合。电池电流监测及管理系统。
磁通门原理在高精度测量领域具有绝对的技术优势，采用激励磁场持续振荡，可等效于消磁磁场，进而使磁滞降到最低。
国标QCT 897-2011中第4.2.4条目规定SOC估算精度要求不大于10％ 。为保证该精度，充放电监测精度需优于1%，为保证大电流，小电流场合下均有高精度SOC，传感器满量程精度需尽一步提高至0.3%。AHBC-CANB电量传感器满足该精度要求，并且具有更小的磁滞及更小的零点偏移。
主要特征
线性误差<0.1%
精度误差<0.3%
零偏<10mA
+9V~+16V供电
电源保护功能
高速CAN2.0B接口/RS485接口
工作温度-40℃-105℃
典型应用
电动汽车电池管理系统（BMS）
电动汽车电池系统配电盒（BDU）
电动汽车高压配电盒（PDU）
工业用锂电池能源管理设备
充电桩
CAN输出
CAN2.0B
波特率：250kpbs
数据模式：大端模式
CAN振荡器公差：0.27%
外接电阻：120Ω

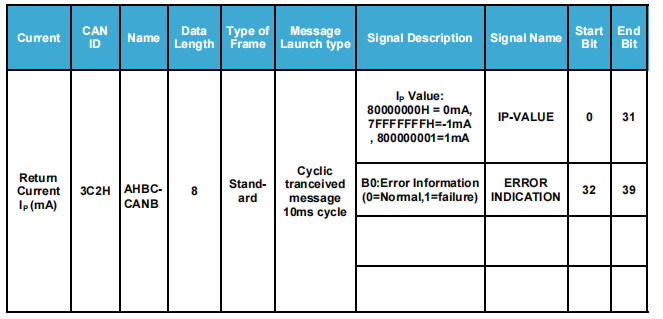

数据格式
