1、概述

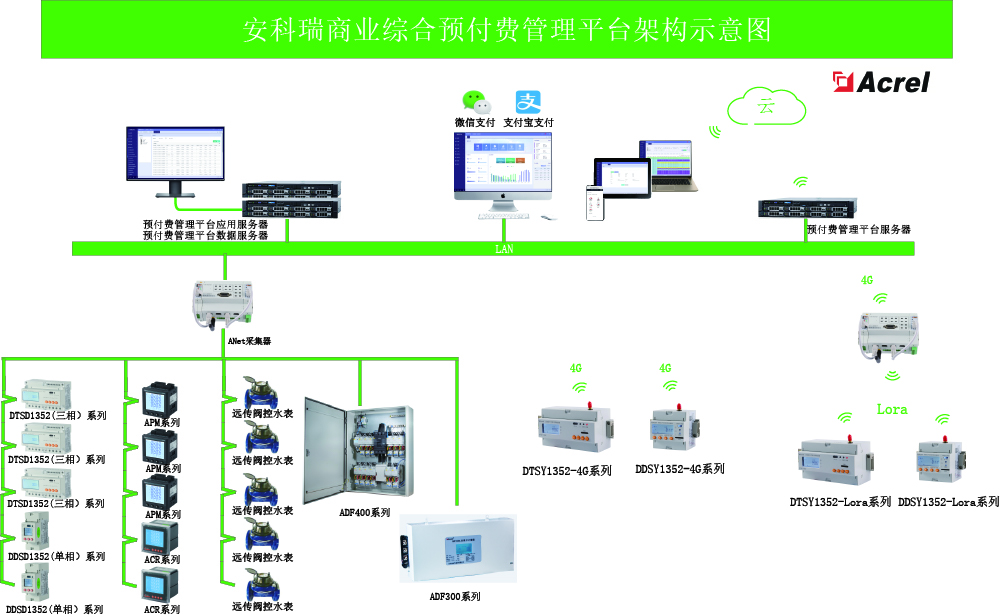

  商业中心的能源消耗比重较大，商业用楼的节能问题正越来越受到人们的重视。传统方式的抄表管理人工成本高、抄表数据易出错、还常常面临追缴费困难的问题。商业预付费系统有效的解决了以上问题，还通过对能源数据的集中统一采集、对比、分析提高能源利用率，实现高效的节能，提高经济效益的同时提升办公楼整体形象。该系统采用后台自动和手动拉合闸操作，采用短信通知等人性化管理手段提前通知用户缴费，支持微信支付宝等多种缴费方式，使得预付费管理灵活可靠。 同时后台自动生成账单，并进行用电分析，大大提高了用能的智能化管理。本系统充分满足了用户的差异化用能环境和管理需求，是经济和实用的用能收费管理系统。

2、参考标准

ISO/IEC11801       《国际综合布线标准》

GB/50198           《监控系统工程技术规范》

GB50052-2009        《供配电系统设计规范》

GB50054-2011        《低压配电设计规范》

IEC 61587           《电子设备机械结构系列》

DL/T448-2000        《电能计量装置技术管理规程》

DL/T 698.1-2009     《第1部分：总则》

DL/T 698.2-2010     《第2部分：主站技术规范》

DL/T 698.31-2010    《第3.1部分：电能信息采集终端技术规范-通用要求》

DL/T/814-2002      《配电自动化系统功能规范》

GB/T/3047.1        《面板、架和柜的基本尺寸系列》

DL/T5137-2001      《电测量及电能计量装置设计技术规程》

GB2887             《计算站场地技术条件》

GB/T18460.3         《IC卡预付费售电系统 第3部分： 预付费电度表》

GB/T 17215.322-2008 交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）；

GB/T 17215.322-2008 交流电测量设备 特殊要求 第22部分：静止式有功电能表（0.2S级和0.5S级）；

GB/T 17215.323-2008 交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）；

GB/T 17215.211-2006 交流电测量设备 通用要求、试验和试验条件 第11部分：测量设备；

GB/T 17215.301-2007 多功能电能表 特殊要求；

DL/T 645-2007 多功能电能表通信协议

1、概述

  随着碳达峰、碳中和成为政府工作主要任务，商业中心作为能耗密集，用能情况较为复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施区域能效综合考评是给非常必要的管理手段。

2、参考标准

GB50052-2009 《供配电系统设计规范》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》

《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》

3、配置方案

  建立高效的能耗监测管理系统，对建筑各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析。能够合理的确定各区域建筑能耗经济指标及绩效考核指标，发现能源使用规律和能源浪费情况，提高人员主动节能的意识。

①　搭建商业中心智慧能源管理系统的基本框架，对各个用能环节进行实时监测；

②　排碳数据化：通过系统可实现建筑单位内人均能耗分析（包括水、电、能量），实现低碳办公数据化；

③　区域能效比：实现建筑单位内区域能耗对比，方便能耗考核；

④　同期能效比：实现同年、同期、同一区域能耗对比，方便节能数据分析；

⑤　能耗评估管理：按照能源消耗定额标准约束值、标准值、引导值进行分析单位面积能耗和人均能耗指标；

⑥　能耗竞争排名：各个功能区能耗对比，实现能耗排名，增强工作人员的节能意识；

⑦　对能耗的使用数据进行综合的分析、统计、打印和查询等功能，并根据能耗监测管理系统的需要可选择不同样式报表的打印。为能耗运营管理部门提供可靠的依据；

⑧　能耗数据采集，随时查询，并根据采集数据进行统计分析，监测异常能源用量，对能源智能仪表故障进行报警，提高系统信息化、自动化水平。

1、概述

  配电室综合监控系统实现配电室环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高，同时实现配电动力环境的分布式远程管理。

2、参考标准

GB50052-2009    《供配电系统设计规范》

GB12663-2019    《入侵与紧急报警系统 控制指示设备》

GB/Z 14429-2005《远动设备及系统-第1-3部分 总则 术语》

3、配置方案

  Acrel-2000E配电室综合监控系统，可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监测、环境温湿度监测、有害气体监测、安防监控，可对灯光、风机、除湿机、空调控制等设备进行联动控制。实现动力环境各数据的检测与设备控制，优化动力环境，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，实现配电动力环境的分布式远程管理。

1、概述

  配电室综合监控系统实现配电室环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高，同时实现配电动力环境的分布式远程管理。

2、参考标准

GB50052-2009    《供配电系统设计规范》

GB12663-2019    《入侵与紧急报警系统 控制指示设备》

GB/Z 14429-2005《远动设备及系统-第1-3部分 总则 术语》

3、配置方案

  Acrel-2000E配电室综合监控系统，可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监测、环境温湿度监测、有害气体监测、安防监控，可对灯光、风机、除湿机、空调控制等设备进行联动控制。实现动力环境各数据的检测与设备控制，优化动力环境，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，实现配电动力环境的分布式远程管理。

1、概述

  商业中心人流比较密集，区域较多，商业中心照明用电包含了建筑外墙、景观照明、办公照明、地下车库照明等区域。所以合理使用照明控制系统，在提升顾客的体验情况下大程度使用自然光照明，通过感应控制做到人来灯亮，人走灯灭或保持地强度照明，尽量解决照明用电。

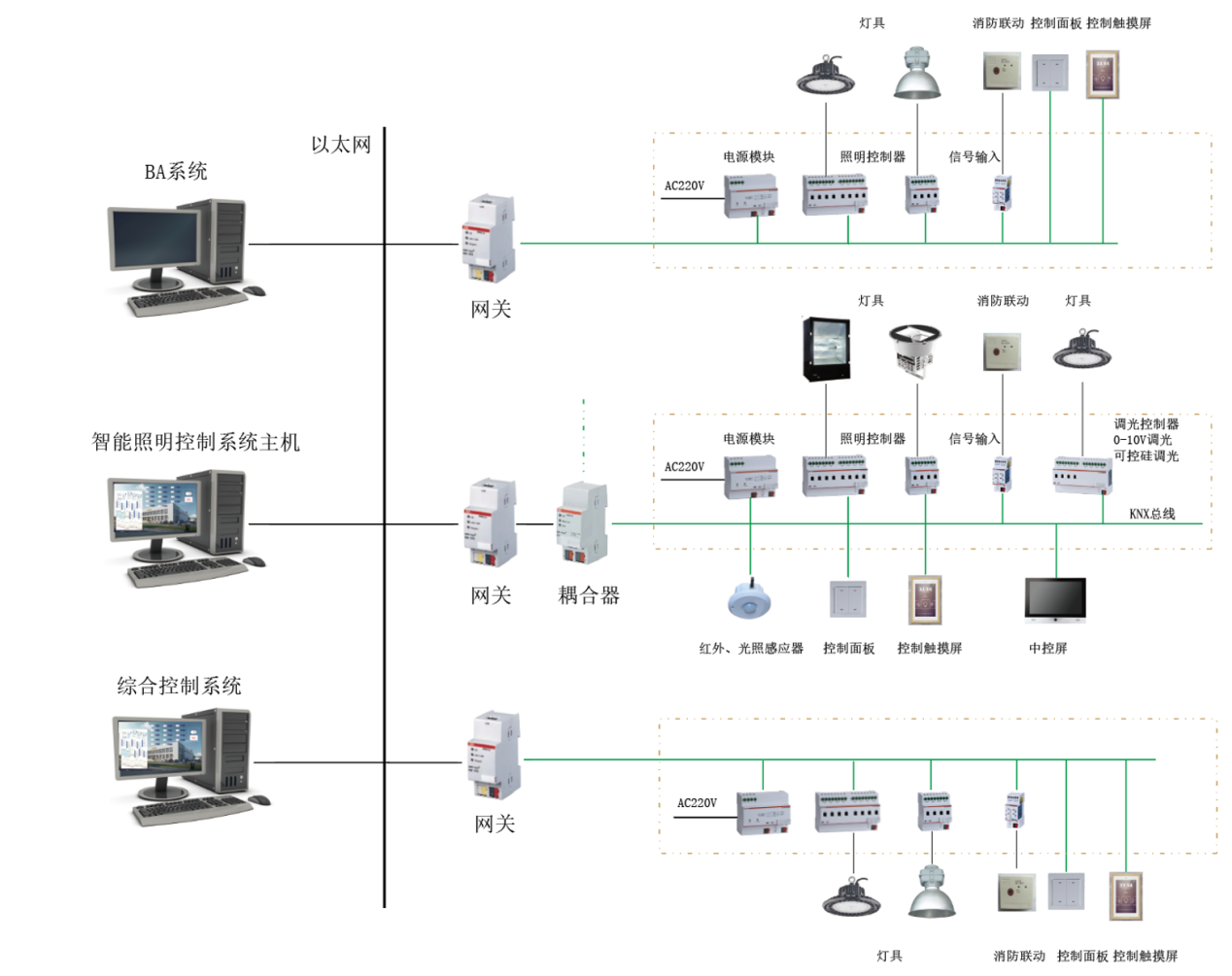

  安科瑞智能照明控制解决方案ALIBUS（Acrel Lighting intelligent Bus）基于成熟的RS485通讯控制技术，同时创新地引入了载波侦听和冲突碰撞检测机制，多机间实现了实时双向通讯，线材使用普通的屏蔽网线，一次性解决通讯与供电问题。

  需安装在配电箱内的模块主要有开关驱动器、调光驱动器、IP网关等，这些模块使用35mm标准导轨安装；需安装在控制现场的模块主要有传感器和智能面板，其中传感器作为自动控制感应模块，嵌入式安装在房间、走廊顶部，用于检测相关区域是否有人员活动。有人经过时可以设定自动控制亮灯，人离开后在设定的时间内熄灯。智能面板等手动控制设备，可嵌墙安装在机房入口处，这样可实现自动控制、现场控制和值班室远程控制相结合。

  系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，支持延时控制，避免同时亮灯负荷对配电系统造成冲击。模块不依赖系统，可独立工作，每个模块均自带时间模块，可根据经纬度自动识别日出日落时间实现自动控制功能。

2、参考标准

GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》

1、概述

  变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解商业中心配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

2、参考标准

DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
GB/T 2887    《计算机场地通用规范》
Q/GDW 231    《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

3、配置方案

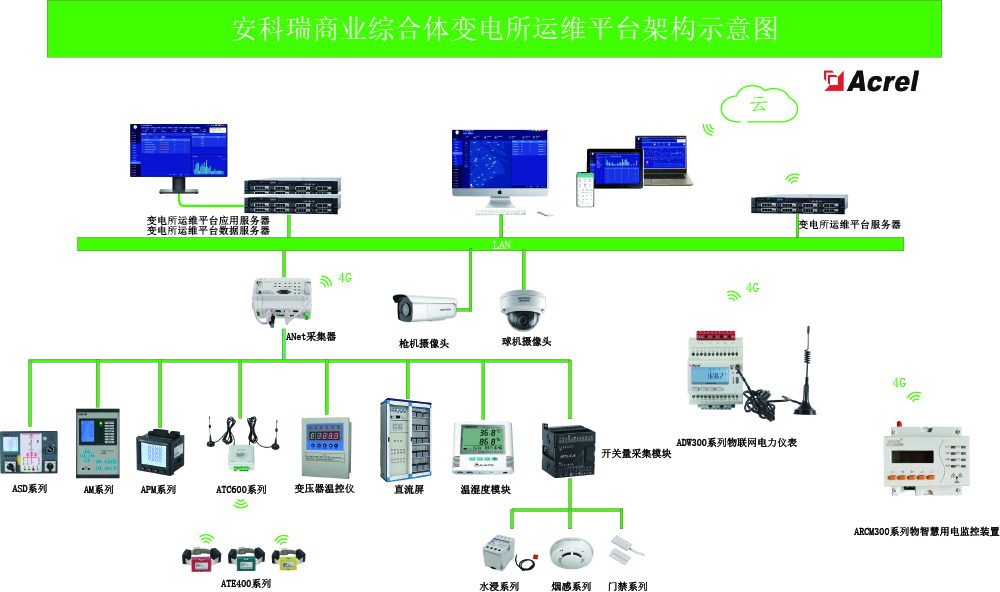

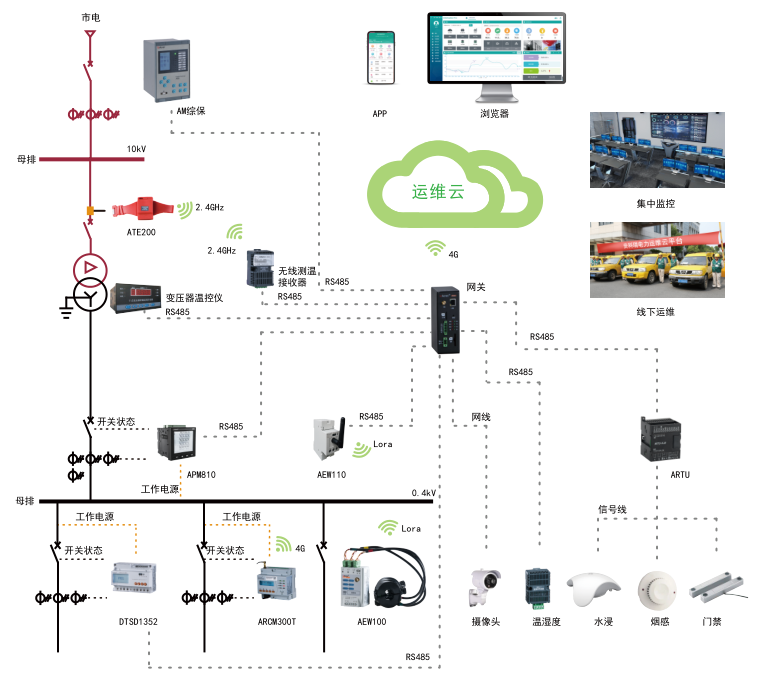

  AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。

1、概述

  电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障，提高供电可靠性。

2、参考标准

DL/T 814-2002    《配电自动化系统功能规范》

GB50052-2009      《供配电系统设计规范》

GB/T 14285-2006   《继电保护和安全自动装置技术规程》

GBT 14598.300-2008 《微机变压器保护装置通用技术要求》

3、配置方案

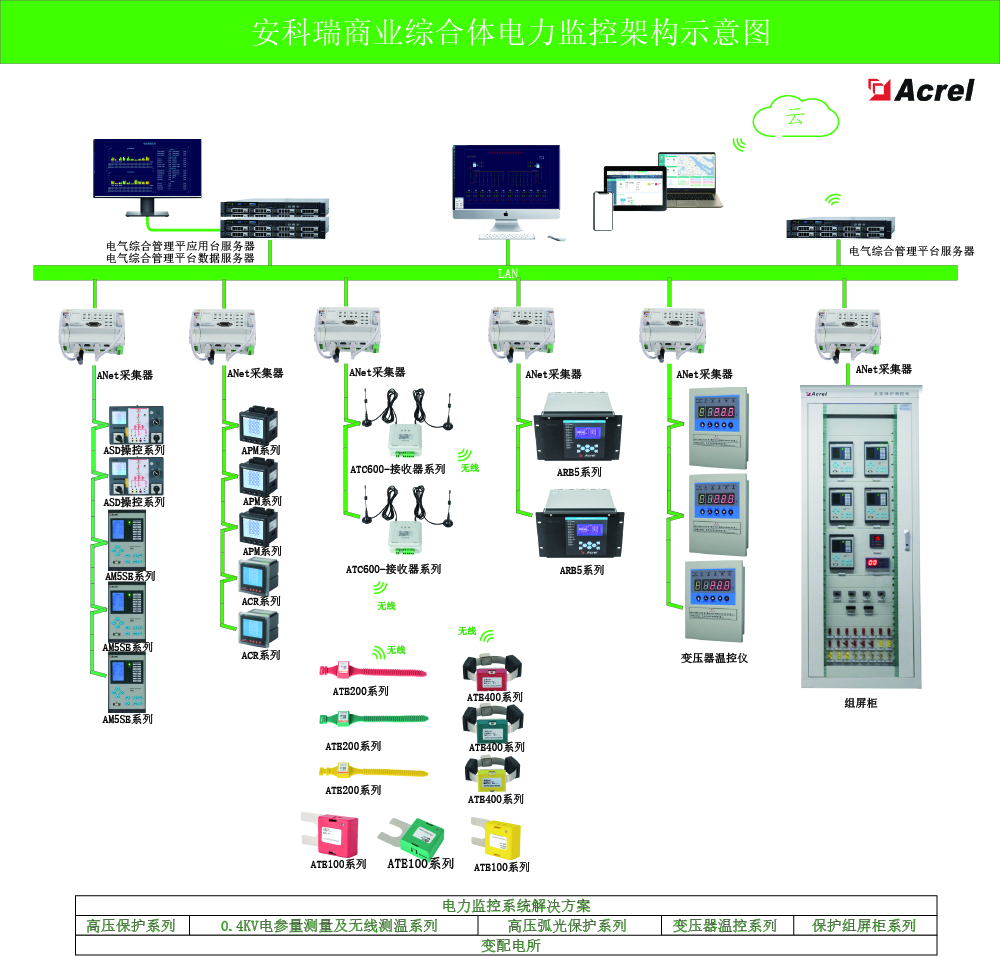

  电力监控系统主要针对开闭所和10/0.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS系统状态进行监测。
