1、概述

  园区负载比较复杂，大量LED照明、变频器等设备的使用会导致配电系统谐波污染严重，谐波使电能的生产、传输和利用的效率降低，干扰无功补偿电容器正常投切，中线电流过大，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。

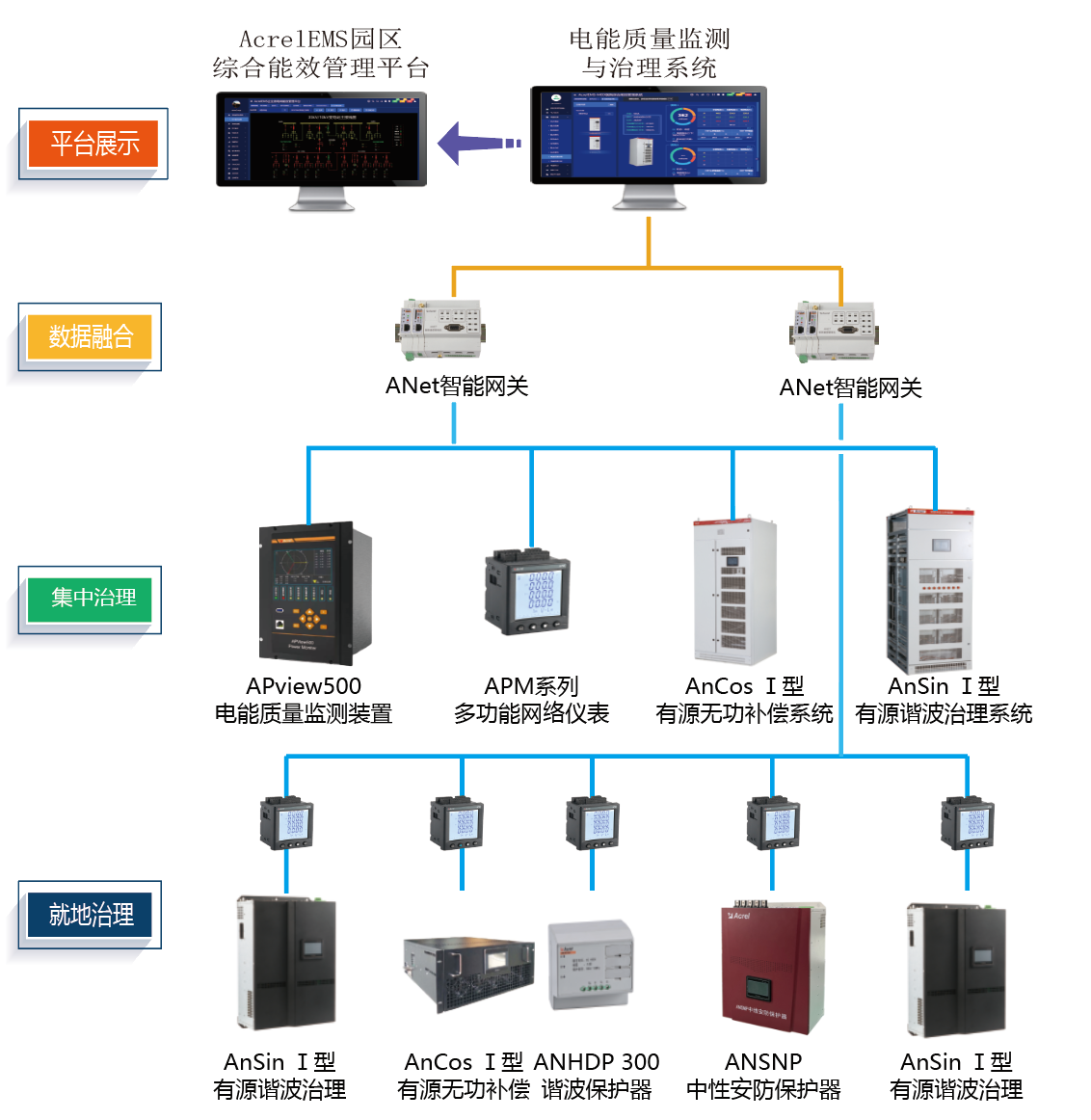

  为了消除配电系统谐波对配电系统设备的影响，方案配置安科瑞AnSin有源滤波器和AnCos有源无功补偿装置，滤除电网2~31次谐波干扰，提高系统功率因数。AnSin有源滤波器和AnCos有源无功补偿装置以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。

2、参考标准

JB/T11067-2011 《低压有源滤波装置》

GB/T14549-1993 《电能质量公用电网谐波国家标准》

GB/T 15576-2020《低压成套无功功率补偿装置》

DL/T1216-2019《低压静止无功发生装置技术规范》

《全国民用建筑工程设计技术措施—节能专篇：电气》

《江苏省电力保护条例》

《上海轨道交通无功补偿及谐波治理指导意见》

1、概述

  园区停车场有电动汽车和电动自行车，均需要提供充电桩。充电桩管理系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，解决园区充电桩使用、监控问题。电动自行车充电可采用投币、扫码充电方式，电动汽车支持IC卡和扫码充电方式。充电桩系统可实时远程完成启动充电、强制停止、单价设置等控制指令，用户可通过APP、微信、支付宝小程序扫描二维码，进行支付后，系统发起充电请求，控制二维码对应的充电桩完成电动汽车的充电过程。同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警；能够远程控制，提供财务报表和数据分析等功能。

2、参考标准

GB/T 18487.1-2015 《电动车辆传导充电系统 通用要求》

GB/T 18487.2-2001 《电动车辆传导充电系统电动车辆与交流直流电源的连接要求》

GB/T 18487.3-2001 《电动车辆传导充电系统 电动车辆交流/直流充电机（站）》

GB/T 19596-2004 《电动汽车术语》

GB/T 20234.1-2015 《电动汽车传导充电用连接装置 第 1 部分：通用要求》

GB/T 20234.2-2015 《电动汽车传导充电用连接装置 第 2 部分：交流充电接口》

GB/T 20234.3-2015 《电动汽车传导充电用连接装置 第 3 部分：直流充电接口》

GB/T 27930-2015 《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

GB/T 28569-2012 《电动汽车交流充电桩电能计量》

GB/T 29318-2012 《电动汽车非车载充电机电能计量》

GB 4208-2008 《外壳防护等级(IP 代码)》

NB/T 33001-2010 《电动汽车非车载传导式充电机技术条件》

NB/T 33002-2010 《电动汽车交流充电桩技术条件》

NB/T 33008.1-2018 《电动汽车充电设备检验试验规范 第 1 部分：非车载充充电机》

NB/T 33008.2-2018 《电动动汽车充电设设备检验试试验规范 第 2 部分：交流充电桩》

Q/GDW 12233-2014 《电动汽车非车载充电机的通用要求》

Q/GDW 15591-2014 《电动汽车非车载充电机检验技术规范》

1、概述

  消防应急照明和指示系统可以和火灾报警系统联动，提供应急照明和疏散路径指示，指引人群快速找到疏散出口，并可以一键选择疏散应急预案，提升人员逃生概率。园区消防比较复杂，办公建筑和生产工厂的疏散指示系统要求是不一样的，生产工厂可能涉及到防爆区域，需要使用高防护防爆型集中电源和灯具。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB51309-2018      《消防应急照明和疏散指示系统技术标准》

1、概述

  园区消防设备比较多，消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常，保障在发生火灾时消防设备可以正常投入使用。

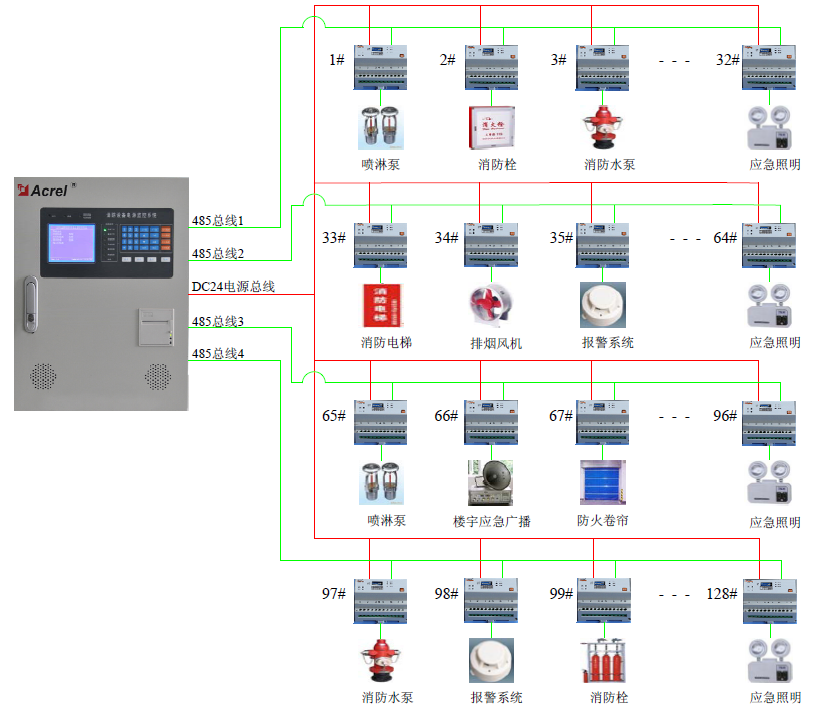

  消防设备电源监控监控系统采用消防二总线，以建筑为单位设置区域分机采集消防设备电源状态，区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。

2、参考标准

GB50116-2013     《火灾自动报警系统设计规范》

GB25506-2010      《消防控制室通用技术要求》

GB28184-2011      《消防设备电源监控系统》

1、概述

  电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数据可集成至企业消控室监控系统。

  园区电气火灾监控分机以建筑为单位设置，采集数据后上传至值班室监控主机，实现对建筑电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号，重点关注照明插座回路、动力回路等漏电或者电缆发热等问题，超过300A的回路漏电探测器安装至下一级回路。

2、参考标准

GB 50116-2013     《火灾自动报警系统设计规范》

GB 14287-2014     《电气火灾监控系统》

GB 25506-2010      《消防控制室通用技术要求》

1、概述

  园区照明比较复杂，办公建筑、生产车间和园区道路、景观照明等类型比较多，而且对照明控制方式要求不一样。所以合理使用照明控制系统，针对不同建筑不同场景使用不同的控制策略，大程度使用自然光照明达到节省照明用电，提高照明管理效率的目的。

  ASL1000智能照明控制系统可以实现场景控制、时间控制、区域控制、光照度感应控制以及红外感应控制等多种控制方式，能有效避免公共区域的照明浪费，还可以帮助医院高效管理照明。

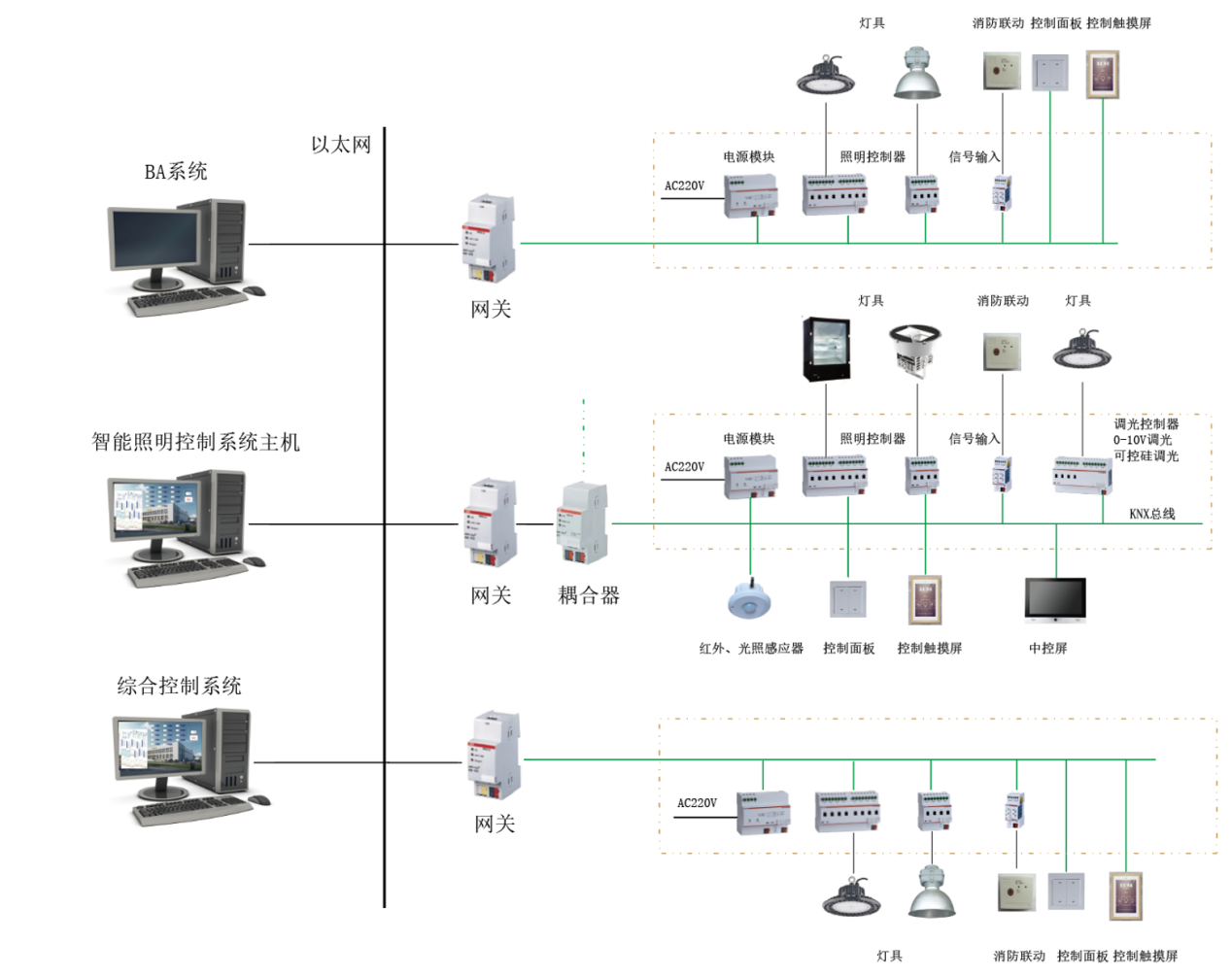

  系统在照明配电箱内的模块主要有开关驱动器、IP网关、路灯控制器、时间控制器、干接点输入模块等。这些模块使用35mm标准导轨安装。另外安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯，人离开后在设定的时间内熄灯，智能面板等手动控制设备，可实现自动控制、现场控制和值班室远程控制相结合。

2、参考标准

GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》

1、概述

  能耗管理系统采集园区三级电能消耗数据，对电能进行分项分析，并且可以按照不同用电设备，不同建筑，不同区域进行统计。对于其它能源，比如水、气、汽、冷热量等建立能源计量体系，追溯用能数据，监测用能异常。

2、参考标准

GB/T 23331-2012      能源管理体系要求

ISO 50001-2018       能源管理体系要求

GB/T 33656-2017      工厂能源计量网络图绘制方法

GB/T 36713-2018      能源管理体系 能源基准和能源绩效参数

GB/T 36714-2018      用能单位能效对标指南

GB/T 15587-2008      工业工厂能源管理导则

GB/T 40063-2021      工业工厂能源管控中心建设指南

GB/T 15316-2009      节能监测技术通则

GB/T 2587-2009       用能设备能量平衡通则

GB/T 2589-2008       综合能耗计算通则

GB/T 3484-2009       工厂能量平衡通则

GB/T 6422-2009      用能设备能量测试导则

GB/T 28751-2012     工厂能量平衡表编制办法

GB/T 12723-2013      单位产品能源消耗编制通则

GB/T 13234-2009      工厂节能量计算方法

GB 17167-2006        用能单位能源计量器具配备和管理通则

GB/T 29871-2013      能源计量仪表通用数据接口技术协议

DB37/T 1566-2010    《工业工厂能效对标导则》

NHJC-2018            重点用能单位能耗在线监测系统技术规范

GB/T 22239-2008     《信息安全技术 信息系统安全等级保护基本要求》

GB/T 14394-1993     《计算机软件可靠性和维护性管理》

GA-173－1998        《计算机信息系统防雷保安器》

SJ/T 3003-93        《电子计算机机房施工及验收规范》

GB/T 40063-2021     《工业工厂能源管控中心建设指南》

3、配置方案

  建立高效的能耗监测管理系统，对园区各点位的能源使用、报警等情况进行实时的监控。以便园区用户能够实时的监测各个点位的运作情况，同时能更快速高效的掌握点位的报警，并为园区削峰填谷、调整负载等技改措施提供数据支撑。

◆ 能源实时监控：对于水、电、气等能源消耗进行实时监测，确保用能环节的安全持续稳定运行，显示配电图、能流图、能源平衡网络图、能源计量网络图等功能。

  ■ 能流图：需要在能流图上对水、电、气的消耗情况进行实时展示；当能源参数越限报警，可提供报警重要性等级分类，同时支持APP推送报警提示、短信报警提示、邮件、语音报警提示等；

  ■ 配电图：将配电房真实情况画入配电图，实时展示接入的门禁、水浸、电水气等仪表的实时水电气参数及门禁水浸状态。

  ■ 实时统计：实时统计工厂、车间、工序、设备的当年、季度、月、周、日、班次等能耗值；

  ■ 数据展示：通过实时曲线和历史曲线展示不同区域、不同设备的不同的能耗参数；

◆ 安全检测：对能源报警信息进行集中显示，可以对报警阈值信息进行相关处理操作，可以对报警参数进行在线设置，当能源参数越限报警，可提供报警重要性等级分类，具备短信、APP推送、邮件、语音等信息报警提示；

1、概述

  配电室综合监控系统实现配电室环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高，同时实现配电动力环境的分布式远程管理。

2、参考标准

GB50052-2009    《供配电系统设计规范》

GB12663-2019    《入侵与紧急报警系统 控制指示设备》

GB/Z 14429-2005《远动设备及系统-第1-3部分 总则 术语》

3、配置方案

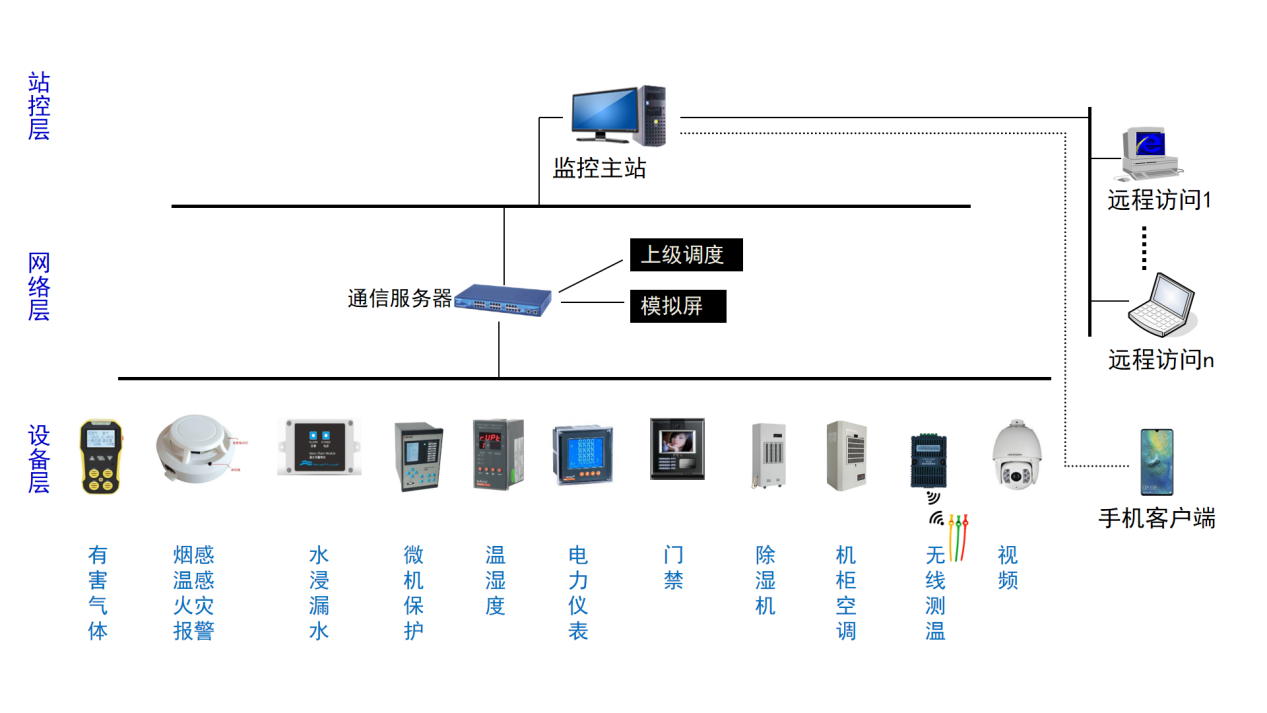

  Acrel-2000E配电室综合监控系统，可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监测、环境温湿度监测、有害气体监测、安防监控，可对灯光、风机、除湿机、空调控制等设备进行联动控制。实现动力环境各数据的检测与设备控制，优化动力环境，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，实现配电动力环境的分布式远程管理。

1、概述

  变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解园区配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

2、参考标准

DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
GB/T 2887    《计算机场地通用规范》
Q/GDW 231    《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

3、配置方案

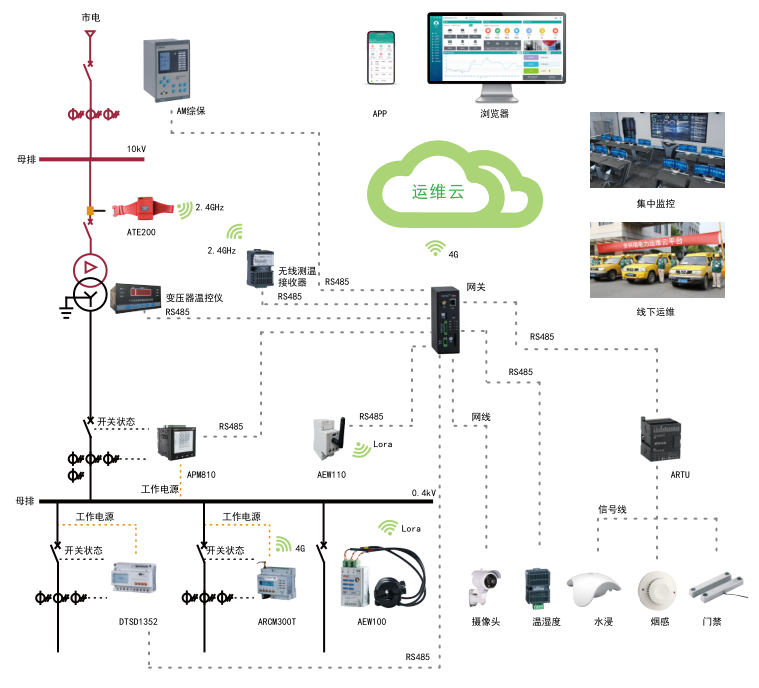

  AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。

1、概述

  电力监控系统实现对园区变电站、配电房内断路器、变压器、柴油发电机以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握园区变电站和配电房运行状况，快速排除故障，保障园区供电可靠性。

2、参考标准

GB50052-2009      《供配电系统设计规范》

GB/T 14285-2006   《继电保护和安全自动装置技术规程》

GBT 14598.300-2008 《微机变压器保护装置通用技术要求》

GB/T-2887-2011《电子计算机场地通用规范》

GB/T9361-2011《计算站场地安全要求》

3、配置方案

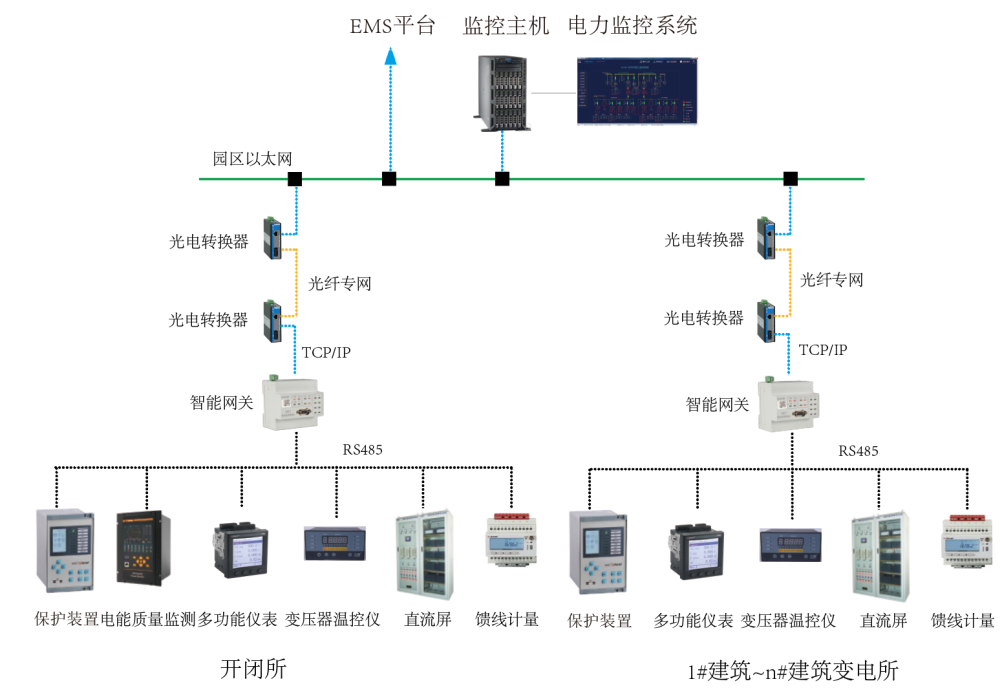

  电力监控系统主要针对园区变电站、开闭所和10/0.4kV配电房，对电源进线配置电能质量监测装置实时监测进线电能质量，包括电压闪变、跌落、电压合格率等数据生成电能质量分析报告。高压回路配置微机保护装置进行保护和监控，对配电房0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对变电站(所)内重要设备如柴油发电机、无功补偿装置、有源滤波装置、状态进行监测。
