1、概述

  商业中心人流比较密集，区域较多，商业中心照明用电包含了建筑外墙、景观照明、办公照明、地下车库照明等区域。所以合理使用照明控制系统，在提升顾客的体验情况下大程度使用自然光照明，通过感应控制做到人来灯亮，人走灯灭或保持地强度照明，尽量解决照明用电。

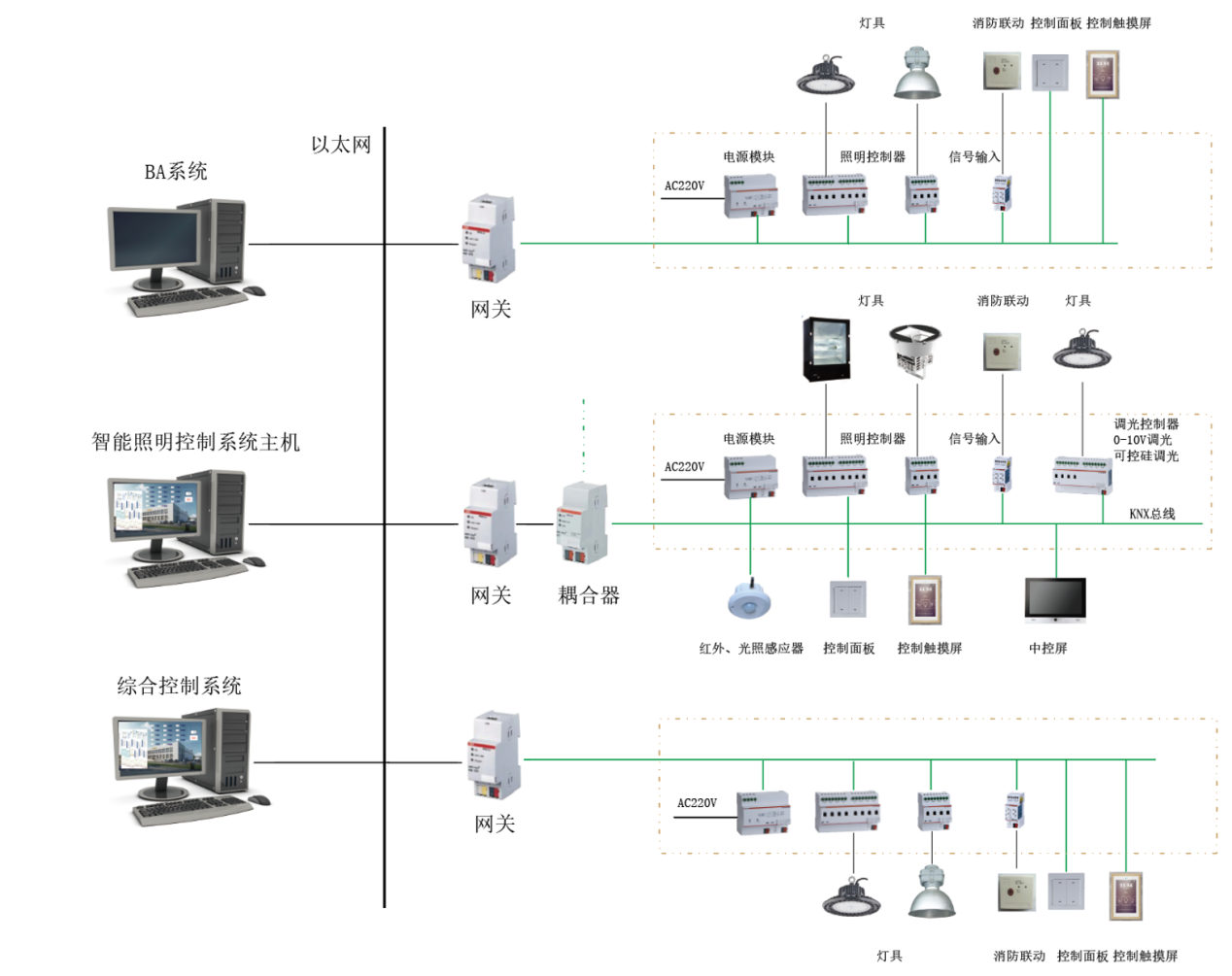

  安科瑞智能照明控制解决方案ALIBUS（Acrel Lighting intelligent Bus）基于成熟的RS485通讯控制技术，同时创新地引入了载波侦听和冲突碰撞检测机制，多机间实现了实时双向通讯，线材使用普通的屏蔽网线，一次性解决通讯与供电问题。

  需安装在配电箱内的模块主要有开关驱动器、调光驱动器、IP网关等，这些模块使用35mm标准导轨安装；需安装在控制现场的模块主要有传感器和智能面板，其中传感器作为自动控制感应模块，嵌入式安装在房间、走廊顶部，用于检测相关区域是否有人员活动。有人经过时可以设定自动控制亮灯，人离开后在设定的时间内熄灯。智能面板等手动控制设备，可嵌墙安装在机房入口处，这样可实现自动控制、现场控制和值班室远程控制相结合。

  系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，支持延时控制，避免同时亮灯负荷对配电系统造成冲击。模块不依赖系统，可独立工作，每个模块均自带时间模块，可根据经纬度自动识别日出日落时间实现自动控制功能。

2、参考标准

GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》

1、概述

  变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解商业中心配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

2、参考标准

DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
GB/T 2887    《计算机场地通用规范》
Q/GDW 231    《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

3、配置方案

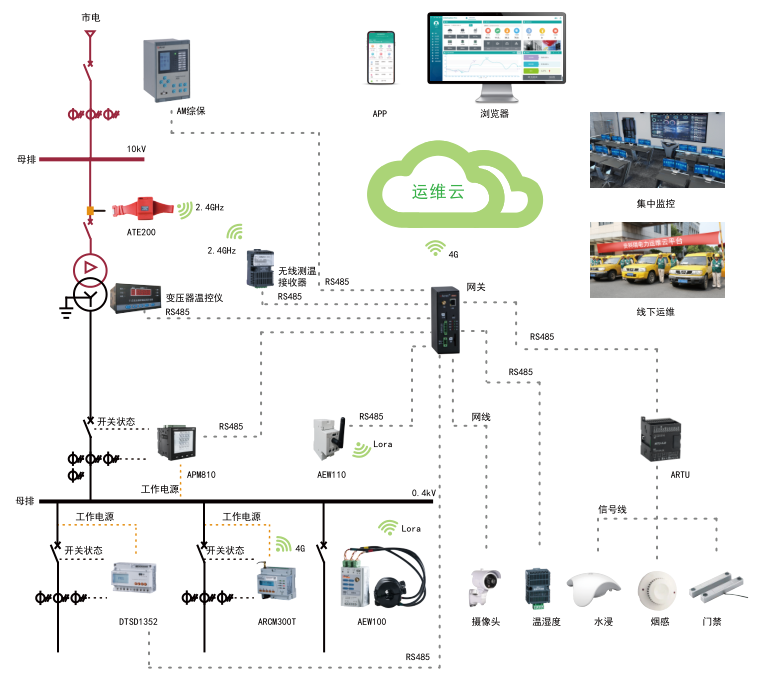

  AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。

1、概述

  电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障，提高供电可靠性。

2、参考标准

DL/T 814-2002    《配电自动化系统功能规范》

GB50052-2009      《供配电系统设计规范》

GB/T 14285-2006   《继电保护和安全自动装置技术规程》

GBT 14598.300-2008 《微机变压器保护装置通用技术要求》

3、配置方案

  电力监控系统主要针对开闭所和10/0.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS系统状态进行监测。

1、概述

  学校人流比较密集，办公室较多，照明用电在学校电能消耗中约占到40%左右。所以合理使用照明控制系统，在提升教师和学生的体验情况下大程度使用自然光照明，通过感应控制做到人来灯亮，人走灯灭或保持地强度照明，尽量解决照明用电。

  安科瑞智能照明控制解决方案ALIBUS（Acrel Lighting intelligent Bus）基于成熟的RS485通讯控制技术，同时创新地引入了载波侦听和冲突碰撞检测机制，多机间实现了实时双向通讯，线材使用普通的屏蔽网线，一次性解决通讯与供电问题。

  需安装在配电箱内的模块主要有开关驱动器、调光驱动器、IP网关等，这些模块使用35mm标准导轨安装；需安装在控制现场的模块主要有传感器和智能面板，其中传感器作为自动控制感应模块，嵌入式安装在房间、走廊顶部，用于检测相关区域是否有人员活动。有人经过时可以设定自动控制亮灯，人离开后在设定的时间内熄灯。智能面板等手动控制设备，可嵌墙安装在机房入口处，这样可实现自动控制、现场控制和值班室远程控制相结合。

  系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，支持延时控制，避免同时亮灯负荷对配电系统造成冲击。模块不依赖系统，可独立工作，每个模块均自带时间模块，可根据经纬度自动识别日出日落时间实现自动控制功能。

2、参考标准

GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》

1、概述

  随着碳达峰、碳中和成为政府工作主要任务，学校作为能耗密集，用能情况较为复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施能效综合考评是个非常必要的管理手段。

2、参考标准

JGJ310-2013         《教育建筑电气设计规范》

GB50052-2009 《供配电系统设计规范》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》

《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》

3、配置方案

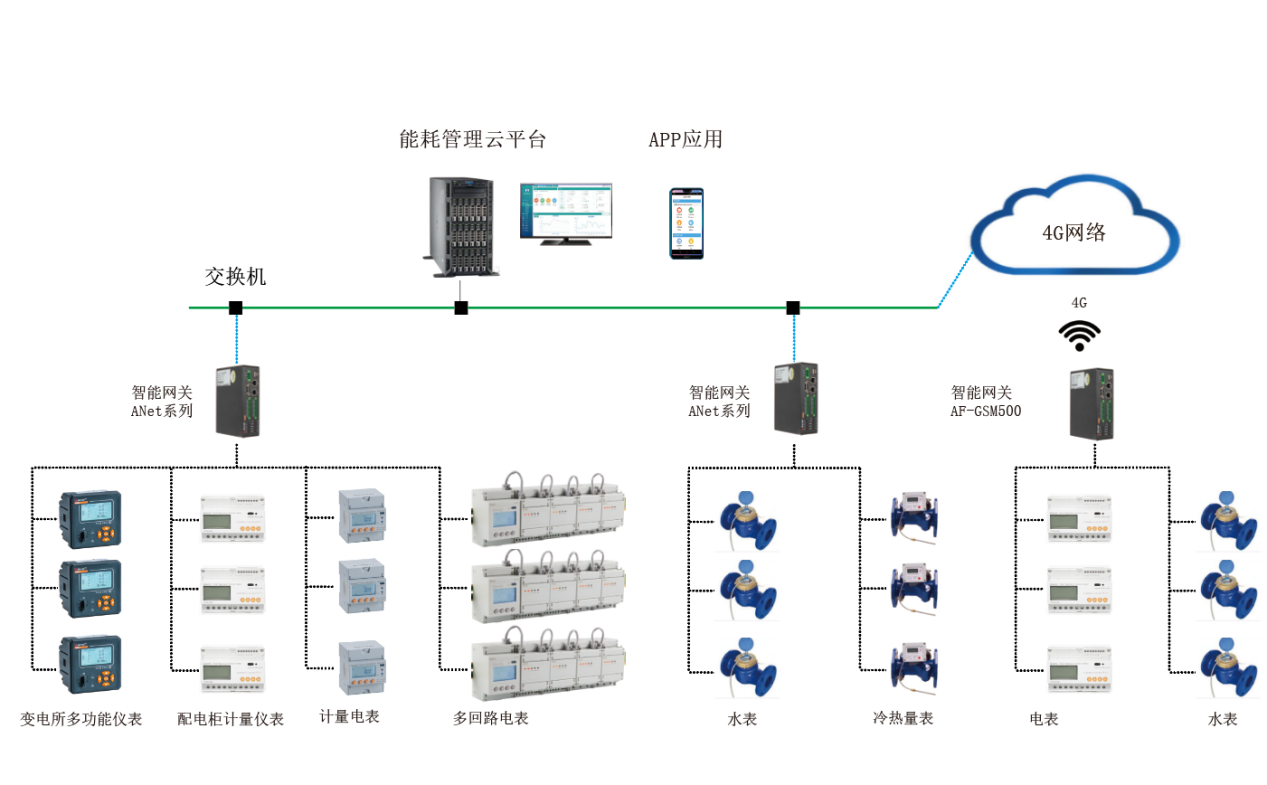

  建立高效的能耗监测管理系统，对建筑各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析。能够合理的确定各区域建筑能耗经济指标及绩效考核指标，发现能源使用规律和能源浪费情况，提高人员主动节能的意识。

①　搭建学校智慧能源管理系统的基本框架，对各个用能环节进行实时监测；

②　排碳数据化：通过系统可实现建筑单位内人均能耗分析（包括水、电、能量），实现低碳办公数据化；

③　区域能效比：实现建筑单位内区域能耗对比，方便能耗考核；

④　同期能效比：实现同年、同期、同一区域能耗对比，方便节能数据分析；

⑤　能耗评估管理：按照能源消耗定额标准约束值、标准值、引导值进行分析单位面积能耗和人均能耗指标；

⑥　能耗竞争排名：各个功能区能耗对比，实现能耗排名，增强工作人员的节能意识；

⑦　对能耗的使用数据进行综合的分析、统计、打印和查询等功能，并根据能耗监测管理系统的需要可选择不同样式报表的打印。为能耗运营管理部门提供可靠的依据；

⑧　能耗数据采集，随时查询，并根据采集数据进行统计分析，监测异常能源用量，对能源智能仪表故障进行报警，提高系统信息化、自动化水平。

1、概述

  配电室综合监控系统实现配电室环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高，同时实现配电动力环境的分布式远程管理。

2、参考标准

GB50052-2009    《供配电系统设计规范》

GB12663-2019    《入侵与紧急报警系统 控制指示设备》

GB/Z 14429-2005《远动设备及系统-第1-3部分 总则 术语》

3、配置方案

  Acrel-2000E配电室综合监控系统，可实现开关柜运行监控、高压开关柜带电显示、母线及电缆测温监测、环境温湿度监测、有害气体监测、安防监控，可对灯光、风机、除湿机、空调控制等设备进行联动控制。实现动力环境各数据的检测与设备控制，优化动力环境，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，实现配电动力环境的分布式远程管理。

1、概述

  变电所运维云平台可以看做是电力监控系统的网络应用延伸，变电所运维云平台通过互联网，电力运维人员通过手机可以随时随地了解学校配电系统的运行情况，做到无人值守或者少人值守，同时可以监测用能状况、漏电、线缆异常发热等，并可以通过APP下发派工任务，闭环消缺流程，及时排除隐患。

2、参考标准

DL/T 5430    《无人值班变电站远方监控中心设计技术规程》
GB/T 2887    《计算机场地通用规范》
Q/GDW 231    《无人值守变电站及监控中心技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

3、配置方案

  AcrelCloud-1000电力运维云平台采用多功能电力传感器、无线通信、边缘计算网关及大数据分析技术，通过智能网关采集现场数据并存储在本地，再定时向云平台推送数据。平台采集的数据包括变电所回路电气参数和变压器温度、环境温湿度、浸水、烟雾、视频、门禁等信息，有异常发生10S内通过短信和APP发出告警信号。平台通过手机APP下发运维任务到指定人员手机上，并通过GPS跟踪运维执行过程进行闭环，提高运维效率，即时发现运行缺陷并做消缺处理。

1、概述

  当下智慧校园、平安校园的建设越来越普及，作为智慧校园建设的重要一环，学生宿舍的用电预付费和用电安全管理措施是必不可少的。学生宿舍预付费电控系统可以解决使用传统电表人工抄表费时费力，不方便统计管理和充值的弊端，更是为学生宿舍的用电安全也提供了解决方案，消除由于使用恶性负载引起的火灾隐患。

  AcrelCloud-3100高校宿舍预付费电控系统（以下简称系统）为切合高校管理要求，充分体现“一切管理为学生服务”的思想。系统具备以下的特点：

  系统采用当今主流的技术，并充分考虑技术实现的前瞻性，支持一卡通对接充值，支持移动设备的应用（微信查询、充值等）。

  系统硬件设备支持脱机运行功能，数据多点保存，使系统运行基本不受环境因素的影响，保证系统数据的可靠性、完整性。

  为了配合学校的管理模式，能实时对宿舍当前用电状态的监控功能，财务操作功能，提供合理有效的技术管理手段。

  高校宿舍预付费电控系统集电能计量、收费管理、用电过程管理等功能于一体，具备远程实时抄表计量、控制学生作息、恶性负载识别预警、校园一卡通自助缴费、微信查询、打印用能报表等功能，创建节约校园、安全校园，方便校方进行一体化、信息化管理，并支持和智慧校园系统的数据对接。

2、参考标准

GB50052-2009        《供配电系统设计规范》

GB50054-2011        《低压配电设计规范》

GB/T 18460.3    《IC卡预付费售电系统 第3部分： 预付费电度表》

DL/T 448          《电能计量装置技术管理规程》

IEC 61587       《电子设备机械结构系列》

GB/T 3047.1       《面板、架和柜的基本尺寸系列》

DL/T 5137         《电测量及电能计量装置设计技术规程》

GB 2887         《计算站场地技术条件》

3、配置方案

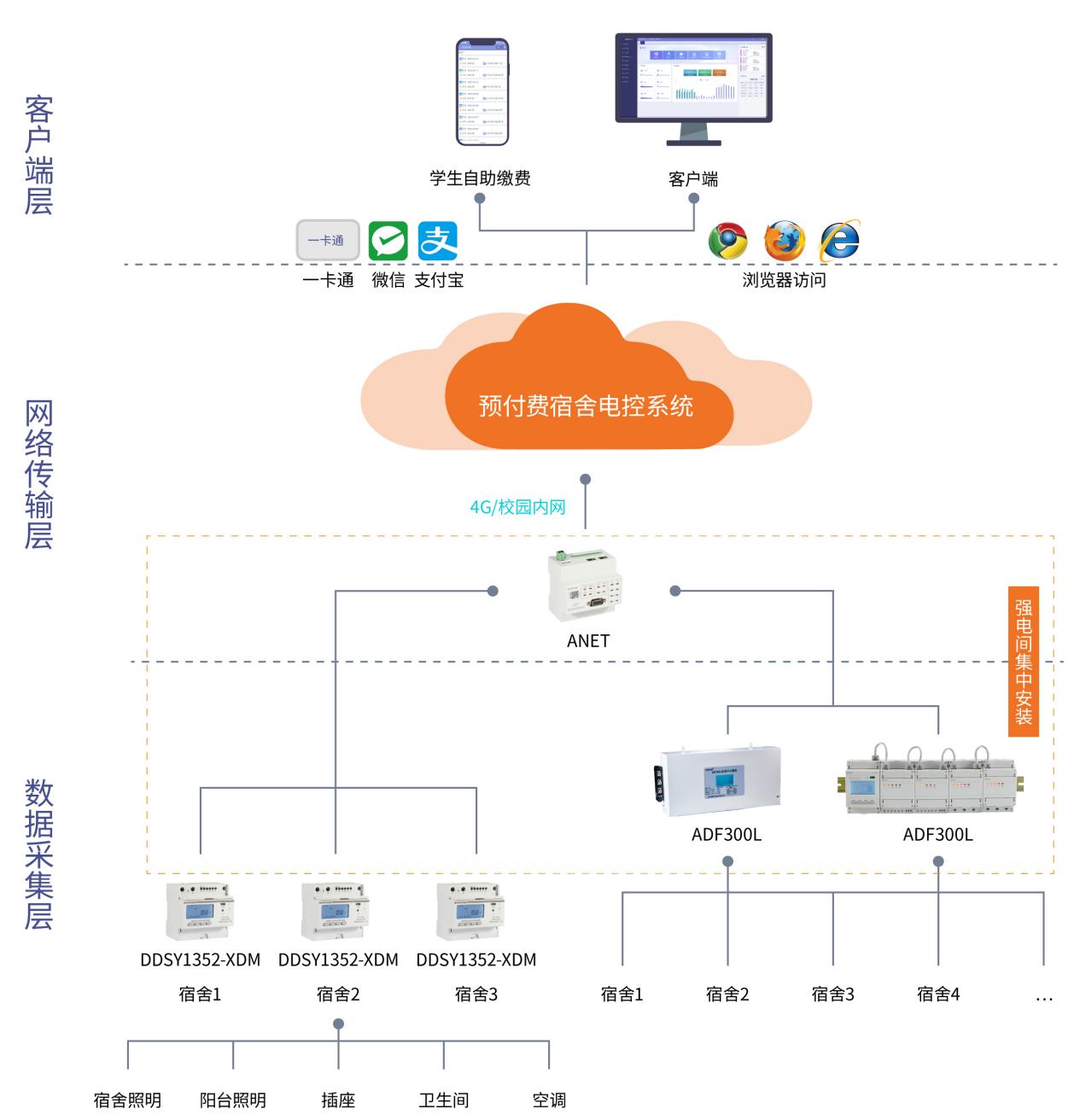

  Acrelcloud-3100高校宿舍预付费电控系统一方面是实现先缴费后用电的功能，解决收费难的问题，另一方面是具有恶性负载识别的功能，解决高校宿舍学生用电安全问题。

  ◆微信查询功能。学生可以用手机在新中新一卡通微信平台上，进行用电充值、查询用电情况。平台具有用户剩余电量微信提醒功能。

  ◆分时控制、双回路独立控制用电管理。每间宿舍分空调、插座照明两路独立电源配电，两路电源的供电保护、供电控制、供电时间相互独立，可以由学院根据管理需要决定两条用电回路各自供电时间。

  ◆远程实时抄表计量功能。系统应能够远程实时读取电能数据，电能数据采用通过数据网关上传至管理计算机。

  ◆违章电器实时监控识别预警控制。系统应具备恶性负载识别功能，自动识别学院规定禁止使用的各类违章电器（如热得快、电吹风、电热毯、暖手煲等）功能，并及时自动断电。

  ◆自动恢复供电功能。超负荷断电或使用禁用发热电器自动断电后可自动恢复供电，自动供电时间可设。管理者可设定自动供电的次数，超过设定次数后系统不能再自动供电，需找管理者查明断电原因后，由供电管理人员恢复供电。

  ◆公寓智能控电管理软件系统能够实现总体控制和分类控制管理。学院管理员可以管理全院学生公寓能耗对象，各楼幢管理员只能负责管理本楼幢能耗对象。

  ◆分户计费管理，可以进行免费基础电量设置、预购电量、无费关断、用电情况查询、退费管理、房间调换进行数据转换、支持中途更换操作员、打印能耗管理报表等。

  ◆系统支持学习功能，自带不低于30类学校常用电器使用特征的数据库。不在特征数据库的电器可以通过现场学习进入数据库。

1、概述

  电力监控系统实现对变压器、柴油发电机、断路器以及其它重要设备进行监视、测量、记录、报警等功能，并与保护设备和远方控制中心及其他设备通信，实时掌握供电系统运行状况和可能存在的隐患，快速排除故障，提高学校供电可靠性。

2、参考标准

JGJ310-2013       《教育建筑电气设计规范》

GB50052-2009      《供配电系统设计规范》

GB/T 14285-2006   《继电保护和安全自动装置技术规程》

GBT 14598.300-2008 《微机变压器保护装置通用技术要求》

3、配置方案

  电力监控系统主要针对开闭所和10/0.4kV变电所，对高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。同时对学校重要设备如柴油发电机、无功补偿装置、有源滤波装置、UPS、隔离电源系统状态进行监测。

1、概述

  工厂停车场有电动汽车和电动自行车，均需要提供充电桩。充电桩管理系统通过物联网技术对接入系统的充电桩站点和各个充电桩进行不间断地数据采集和监控，解决物业、用电管理部门的充电桩使用、监控问题。电动自行车充电可采用投币、扫码充电方式，电动汽车支持IC卡和扫码充电方式。远程充电桩系统可实时远程完成启动充电、强制停止、单价设置等控制指令，用户可通过APP、微信、支付宝小程序扫描二维码，进行支付后，系统发起充电请求，控制二维码对应的充电桩完成电动汽车的充电过程。同时对各类故障如充电机过温保护、充电机输入输出过压、欠压、绝缘检测故障等一系列故障进行预警；能够远程控制，提供财务报表和数据分析等功能。

2、参考标准

GB/T 18487.1-2015 《电动车辆传导充电系统 通用要求》

GB/T 18487.2-2001 《电动车辆传导充电系统电动车辆与交流直流电源的连接要求》

GB/T 18487.3-2001 《电动车辆传导充电系统 电动车辆交流/直流充电机（站）》

GB/T 19596-2004 《电动汽车术语》

GB/T 20234.1-2015 《电动汽车传导充电用连接装置 第 1 部分：通用要求》

GB/T 20234.2-2015 《电动汽车传导充电用连接装置 第 2 部分：交流充电接口》

GB/T 20234.3-2015 《电动汽车传导充电用连接装置 第 3 部分：直流充电接口》

GB/T 27930-2015 《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

GB/T 28569-2012 《电动汽车交流充电桩电能计量》

GB/T 29318-2012 《电动汽车非车载充电机电能计量》

GB 4208-2008 《外壳防护等级(IP 代码)》

NB/T 33001-2010 《电动汽车非车载传导式充电机技术条件》

NB/T 33002-2010 《电动汽车交流充电桩技术条件》

NB/T 33008.1-2018 《电动汽车充电设备检验试验规范 第 1 部分：非车载充充电机》

NB/T 33008.2-2018 《电动动汽车充电设设备检验试试验规范 第 2 部分：交流充电桩》

Q/GDW 12233-2014 《电动汽车非车载充电机的通用要求》

Q/GDW 15591-2014 《电动汽车非车载充电机检验技术规范》
